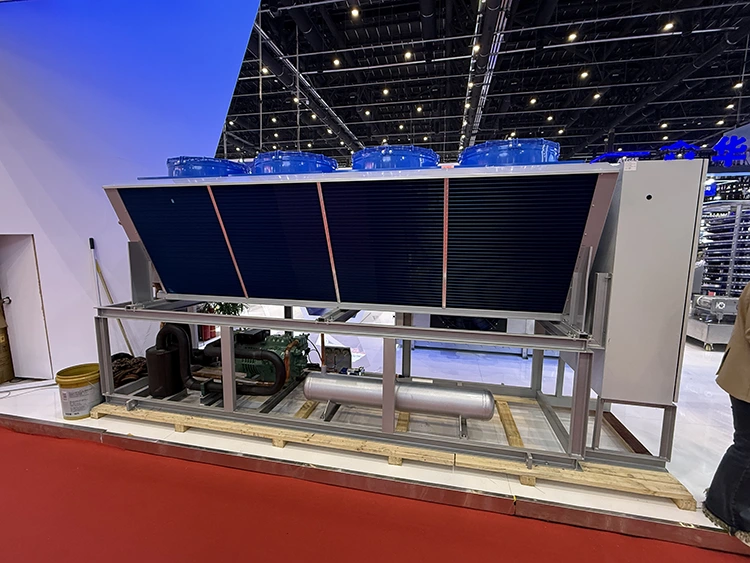

وحدة ضاغط التبريد الترددي المبرد بالهواء
وحدة ضاغط التبريد الترددي المبرد بالهواء Lynxcool عبارة عن حل تبريد يتم تجميعه في المصنع ومصمم للتخزين البارد الصغير والمتوسط، وتجهيز الأغذية، والمختبرات، وتطبيقات التبريد التجارية. تم تصنيعه في الصين باستخدام ضاغط متكامل، ومكثف، ونظام تحكم، ومكونات أمان، فهو يوفر التشغيل بدون ماء، والتركيب المرن، والتحكم الموثوق في درجة الحرارة في الظروف المناخية المختلفة.
تقوم شركة Qingdao Lynxcool Refrigeration Tech Co., Ltd. بتصنيع وحدات ضاغط التبريد الترددي المبرد بالهواء لتطبيقات التبريد التجارية والصناعية التي تتطلب تبريدًا موثوقًا وتركيبًا بسيطًا وصيانة منخفضة.

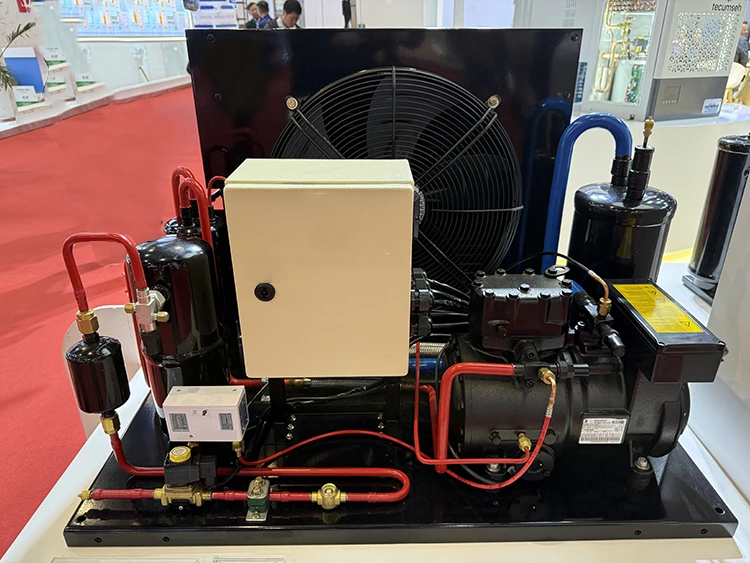

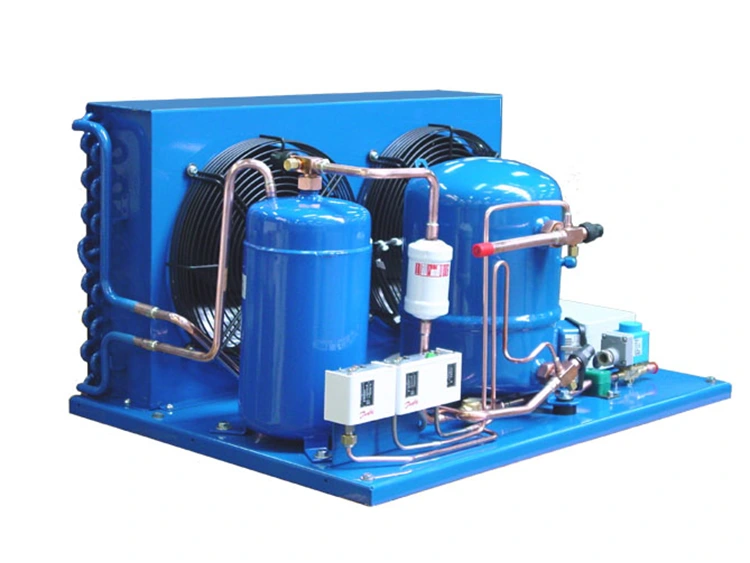

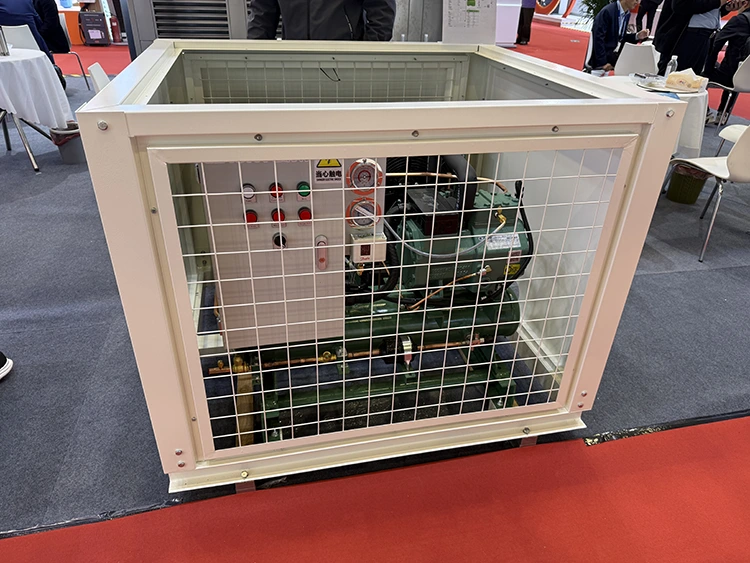

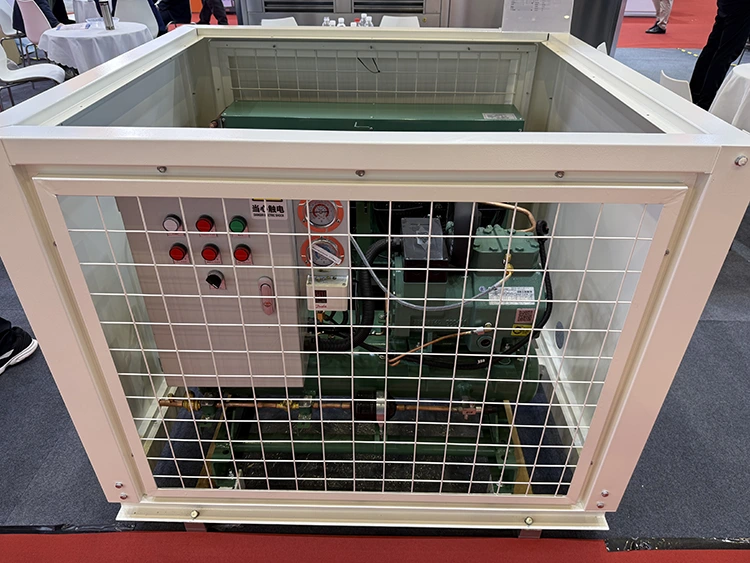

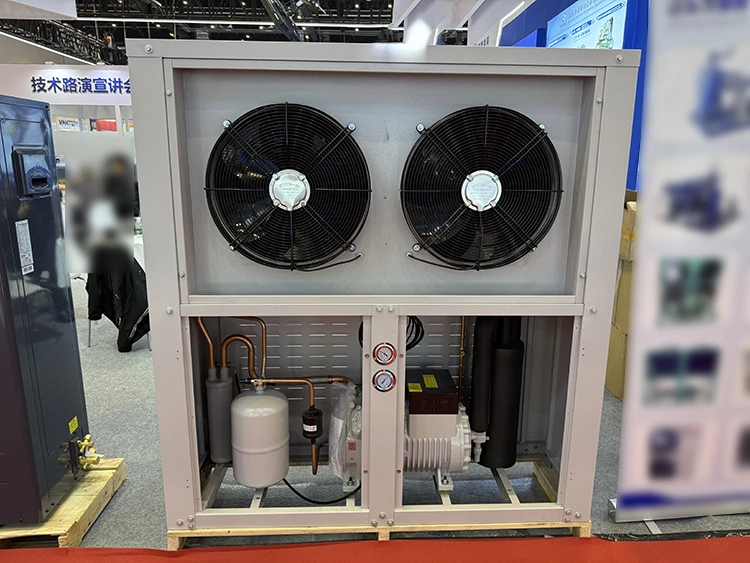

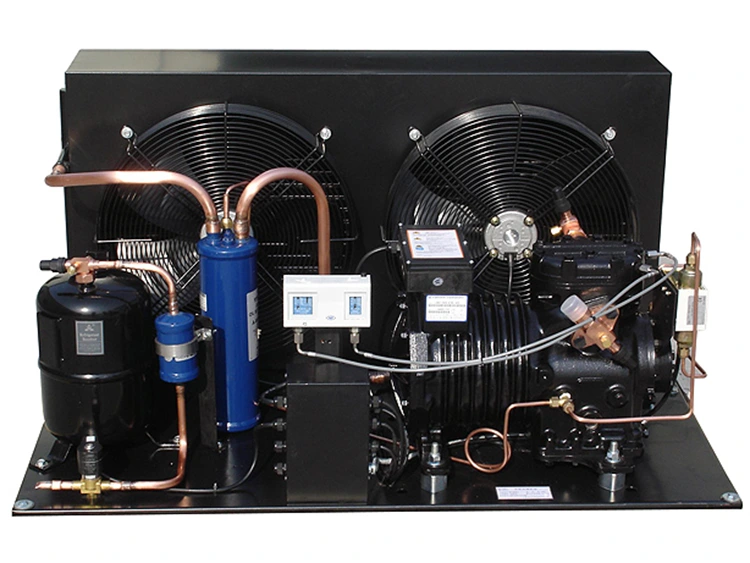

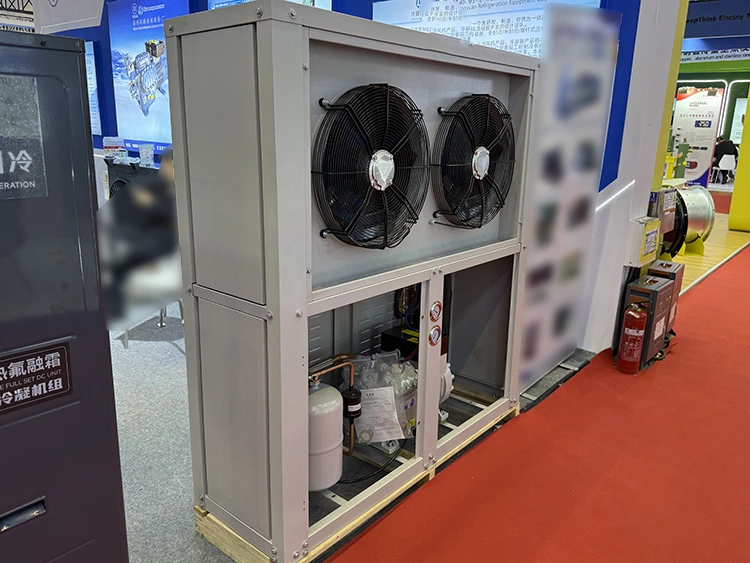

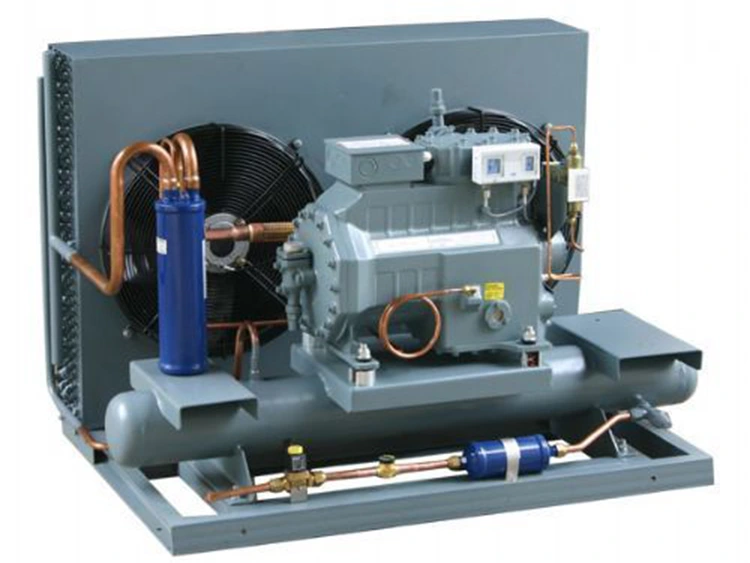

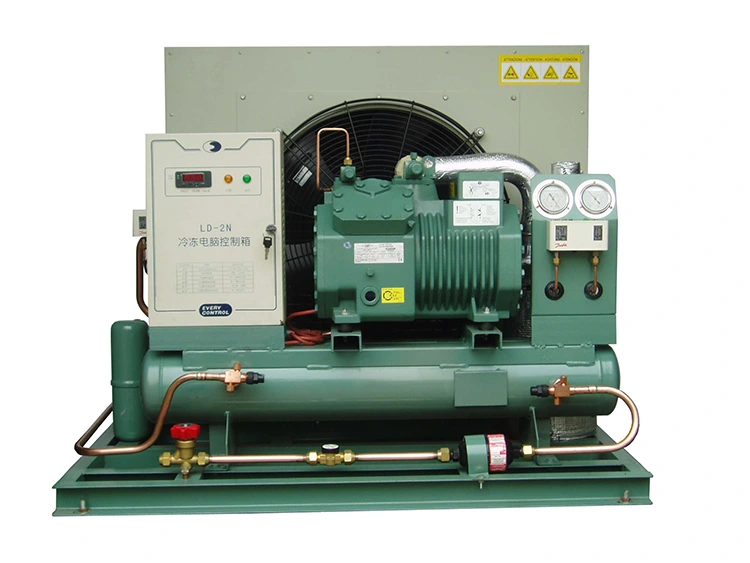

تم تصميمه كنظام تبريد كامل مثبت على المنزلق، حيث تدمج الوحدة ضاغطًا تردديًا شبه محكم، ومكثفًا مبردًا بالهواء، وفاصل الزيت، وجهاز الاستقبال، وجهاز التوسيع، ولوحة التحكم الكهربائية، ومكونات الحماية في هيكل واحد مدمج. يقلل التصميم المُجمَّع مسبقًا من أعمال التثبيت في الموقع ويساعد العملاء على تقليل وقت إعداد المشروع.
استنادًا إلى خبرة Lynxcool في هندسة التبريد منذ عام 2013، يمكن تكوين كل وحدة وفقًا لمتطلبات درجات الحرارة المختلفة واختيارات سائل التبريد ونطاقات السعة وظروف المشروع. يتم استخدامه على نطاق واسع في مستودعات التخزين البارد، ومصانع تجهيز الأغذية، وغرف تخزين الأدوية، والمختبرات، ومحلات السوبر ماركت، وأنظمة التبريد اللوجستية.
تصميم تبريد متكامل لسهولة التركيب
يتم تصنيع وحدة ضاغط التبريد الترددي المبرد بالهواء كحزمة تبريد كاملة قبل التسليم. يتم تجميع واختبار الضاغط والمكثف ونظام إدارة الزيت ومكونات التحكم وأجهزة الحماية في المصنع.
يعمل هذا الهيكل المتكامل على تقليل عدد المكونات المطلوبة في موقع التثبيت ويقلل من أخطاء الاتصال المحتملة أثناء تجميع النظام. بالنسبة للمقاولين وأصحاب المشاريع، فهو يساعد على تبسيط إدارة التثبيت وتحسين كفاءة المشروع.
يمكن أن توفر Lynxcool تكوينات مخصصة بناءً على ظروف الموقع، بما في ذلك العلامات التجارية المختلفة للضواغط، وغازات التبريد، والمعايير الكهربائية، وأنظمة التحكم، ونطاقات درجة حرارة التشغيل.
أداء تبريد موثوق دون استهلاك المياه

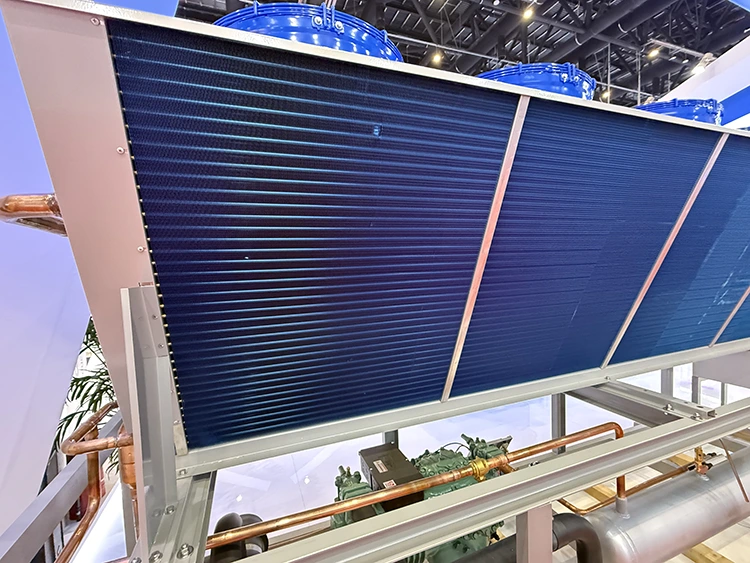

يستخدم المكثف المبرد بالهواء مراوح EC متغيرة السرعة لضبط تدفق الهواء وفقًا لتغيرات ضغط التكثيف. يساعد هذا التصميم على تقليل استهلاك طاقة المروحة أثناء الظروف المحيطة المنخفضة مع الحفاظ على أداء التبريد المستقر.
نظرًا لعدم الحاجة إلى نظام مياه مكثف، يمكن للعملاء تجنب التكاليف الإضافية المتعلقة بمضخات المياه، وأبراج التبريد، ومعالجة المياه، والصيانة الموسمية. الوحدة مناسبة بشكل خاص للمناطق الجافة والمناخات المتجمدة والمواقع النائية والمرافق ذات المتطلبات الصارمة لإدارة المياه.
يدعم النظام درجات حرارة تبريد مختلفة، بدءًا من التخزين البارد العادي وحتى تطبيقات درجات الحرارة المنخفضة، اعتمادًا على تكوين الضاغط واختيار مادة التبريد.
المعلمات التقنية
|
المعلمة |
القيمة / المدى |
|
نطاق سعة التبريد |
5 كيلووات — 120 كيلووات (ضاغط فردي أو ترادفي؛ في ظروف التصنيف القياسية) |
|
شروط التصنيف القياسية |
التبخر -10 درجة مئوية؛ التكثيف +45 درجة مئوية؛ المحيطة +32 درجة مئوية (أساس ARI 520) |
|
نطاق درجة حرارة التبخر |
-40 درجة مئوية إلى +10 درجة مئوية (مرحلة واحدة)؛ -50 درجة مئوية خيار على مرحلتين |
|
نطاق درجة حرارة التكثيف |
+28 درجة مئوية إلى +58 درجة مئوية (يعتمد على البيئة المحيطة) |
|
نوع الضاغط |
الترددية شبه المحكم. ضاغط واحد أو ضاغط مزدوج جنبا إلى جنب |
|
خيارات العلامة التجارية للضاغط |
بيتزر / كوبلاند / كارلايل / مانيوروب (محدد عند الطلب) |
|
عدد الاسطوانات |
2 / 4 / 6 / 8 اسطوانات (يعتمد على طراز الضاغط) |
|
التحكم في السعة |
تشغيل/إيقاف ركوب الدراجات؛ تفريغ الأسطوانة (خطوتين إلى 4 خطوات)؛ جنبا إلى جنب الرصاص التأخر |
|
نوع المكثف |
تبريد الهواء؛ شكل V أو لفائف مسطحة. مراوح محورية عاكسة EC |
|
نوع مروحة المكثف |
EC محوري متغير السرعة يتم تبديله إلكترونيًا ؛ معيار IP54 |
|
التحكم في ضغط التكثيف |
تعديل سرعة مروحة EC؛ ضغط التكثيف العائم |
|
المبردات |
R404A / R507A / R448A / R449A / R134a / R22 |
|
مستقبل السائل |
أساسي؛ الحجم للتخزين لمدة ≥ 15 دقيقة بالسعة المقدرة |
|
جهاز التوسع |
صمام التمدد الإلكتروني (EEV) أو صمام التمدد الحراري (TXV) |
|
فاصل الزيت |
تفريغ فاصل الزيت عودة زيت الترموستات (قياسي في الوحدات الترادفية) |
|
سخان علبة المرافق |
معيار سخان علبة المرافق الكهربائية. يمنع هجرة المبردات أثناء التوقف التام |
|
إطار انزلاقي |
الفولاذ الإنشائي؛ يتصاعد المضادة للاهتزاز. تراجع الساخنة المجلفن. جيوب الرافعة الشوكية |
|
نظام التحكم |
لوحة منطق التتابع (قياسية، وحدات صغيرة) / PLC + HMI (وحدات متوسطة / ترادفية) |
|
واجهة سكادا |
Modbus RTU / BACnet MS/TP (نماذج PLC)؛ الإدخال/الإخراج الرقمي (نماذج التتابع) |
|
التوريدات الكهربائية |
380 فولت / 3 مراحل / 50 هرتز (220 فولت أحادي الطور للوحدات الصغيرة؛ خيار 460 فولت / 60 هرتز) |
|
نطاق التشغيل المحيط |
-10 درجة مئوية إلى +43 درجة مئوية قياسي؛ +55 درجة مئوية خيار البيئة المحيطة العالية |
|
مستوى الضوضاء |
≥ 68–78 ديسيبل (A) عند 1 متر (حسب الطراز) |
|
البصمة (وحدة فردية نموذجية بقدرة 20 كيلووات) |
تقريبا. 1100 × 600 ملم (الطول × العرض)؛ الارتفاع تقريبًا. 1400 ملم |
|
البصمة (وحدة ترادفية نموذجية بقدرة 60 كيلووات) |
تقريبا. 2000 × 900 مم (الطول × العرض)؛ الارتفاع تقريبًا. 1600 ملم |
|
اختبار المصنع |
اختبار التسرب + اختبار التشغيل في الظروف المقدرة؛ تقرير الاختبار المقدمة |
|
شهادة |
علامة CE؛ إنتاج ISO 9001؛ بيد 2014/68/الاتحاد الأوروبي |
المقارنة: وحدة تبريد الهواء Lynxcool مقابل وحدات التبريد التقليدية
| ميزة | وحدة الترددية تبريد الهواء Lynxcool | وحدة التبريد التقليدية |
|---|---|---|
| طريقة التبريد | مكثف مبرد بالهواء بدون نظام مائي | غالبا ما يتطلب معدات تبريد المياه |
| تثبيت | هيكل مثبت على الانزلاق تم تجميعه في المصنع | مطلوب المزيد من التجميع في الموقع |
| متطلبات المياه | لا حاجة لمياه التبريد | قد تكون هناك حاجة لبرج التبريد وأنابيب المياه |
| صيانة | عدد أقل من المكونات المساعدة | صيانة إضافية لأنظمة المياه |
| مساحة التثبيت | هيكل مدمج لمناطق محدودة | مطلوب تخطيط نظام أكبر |
| القدرة على التكيف مع المناخ | مناسب للمناطق الجافة والباردة | قد يتطلب تدابير حماية إضافية |
| طريقة التحكم | تعديل القدرة المرنة | عملية القدرة الثابتة بشكل رئيسي |
سيناريوهات التطبيق
تم تصميم الوحدة لأنظمة التبريد التي تتطلب أداء تبريد مستقرًا وتركيبًا مرنًا.
في تطبيقات الأغذية وسلسلة التبريد، يمكنها توفير التبريد لغرف التبريد، تخزين المشروبات، مرافق تجهيز الأغذية، ومناطق التجميد السريع. بالنسبة للبيئات الصيدلانية والمختبرية، يدعم النظام التخزين الذي يتم التحكم في درجة حرارته حيث يلزم التشغيل الموثوق.
كما أنها مناسبة لمحلات السوبر ماركت والمتاجر والمراكز اللوجستية ومعدات التبريد المتنقلة ومشاريع التبريد الصناعية حيث يوفر التشغيل الخالي من الماء مزايا عملية.
لماذا تختار وحدات التبريد المبردة بالهواء Lynxcool؟
مع أكثر من 10 سنوات من الخبرة في مجال تصنيع وهندسة التبريد، توفر شركة Qingdao Lynxcool Refrigeration Tech Co., Ltd. أكثر من مجرد توريد معدات التبريد الفردية. تقوم الشركة بدمج تصميم نظام التبريد، وتصنيع المعدات، ودعم التركيب، والتشغيل، وخدمة دورة الحياة.
لدى Lynxcool فريق محترف من مهندسي وفنيي التبريد القادرين على دعم المشاريع بدءًا من اختيار المعدات وحتى التشغيل النهائي. تم تطبيق حلول التبريد الخاصة بالشركة في معالجة الأغذية، والخدمات اللوجستية لسلسلة التبريد، وتخزين الأدوية، ومشاريع التبريد الصناعي في جميع أنحاء العالم.
بالنسبة للعملاء الذين يحتاجون إلى معدات تبريد موثوقة مع تركيب مبسط ودعم خدمة طويل الأمد، توفر Lynxcool حلولاً كاملة بناءً على متطلبات المشروع الفعلية.
التعليمات
هل يمكن لوحدة ضاغط التبريد الترددي المبرد بالهواء العمل بدون برج تبريد؟
نعم. تستخدم الوحدة مكثفًا مبردًا بالهواء ولا تحتاج إلى أبراج تبريد أو مضخات مكثف أو معدات لمعالجة المياه. إنها مناسبة للمناطق التي تكون فيها إمدادات المياه محدودة أو تحتاج إلى تخفيض تكاليف إدارة المياه.
ما هي التطبيقات المناسبة لوحدة التبريد هذه؟
يتم استخدام الوحدة بشكل شائع لغرف التخزين البارد الصغيرة والمتوسطة، ومرافق تجهيز الأغذية، والمختبرات، ومحلات السوبر ماركت، وتخزين الأدوية، وتطبيقات سلسلة التبريد.
ما هي ميزة مراوح EC في المكثف؟
يمكن لمراوح EC ضبط سرعة التشغيل تلقائيًا وفقًا لظروف ضغط النظام. ويساعد ذلك على تقليل استهلاك الطاقة غير الضروري وتحسين التحكم في المكثف في ظل درجات الحرارة المحيطة المتغيرة.
هل يمكن لـ Lynxcool تخصيص نظام التبريد؟
نعم. يمكن لـ Lynxcool تخصيص اختيار الضاغط ونوع سائل التبريد وسعة التبريد والمواصفات الكهربائية وأنظمة التحكم وتكوين التثبيت وفقًا لمتطلبات المشروع.
ما هو نطاق درجة الحرارة الذي يمكن لهذه الوحدة تحقيقه؟
يدعم التكوين القياسي درجات حرارة التبخر من -40 درجة مئوية إلى +10 درجة مئوية. بالنسبة لتطبيقات درجات الحرارة المنخفضة، يمكن أن يوفر Lynxcool تكوينات على مرحلتين تصل إلى -50 درجة مئوية تقريبًا.
كيف يضمن Lynxcool جودة المنتج؟
تخضع كل وحدة لاختبار ضغط المصنع والاختبار التشغيلي قبل الشحن. تتبع Lynxcool إدارة الإنتاج ISO9001 وتطبق إجراءات مراقبة الجودة أثناء التصنيع والتجميع.
