مكثف تبريد الهواء
يوفر مكثف Lynxcool المبرد بالهواء، والذي تم إنتاجه في الصين، كفاءة عالية في رفض الحرارة بدون إمداد بالمياه. مثالي للتخزين البارد التجاري، أو تبريد السوبر ماركت، أو تبريد العمليات الصناعية، فهو يتميز بملفات ذات زعانف من الألومنيوم، وتكوينات أفقية على شكل حرف V أو مسطحة، ومراوح عاكسة EC، وتوافق مع المبردات المتعددة. موثوقة، ومنخفضة الصيانة، ويتم تصديرها عالميًا، ومثالية لعمليات الشراء بالجملة وتكامل الأنظمة.
تم تصميم وتصنيع المكثف المبرد بالهواء بواسطة شركة Lynxcool في الصين، مما يوفر حلول تبريد هواء عالية الأداء وموثوقة في جميع أنحاء العالم. متوفر على شكل V، وإطار A، وأفقي مسطح، وتكوينات عن بعد، ويمكنه التكيف مع أي بيئة تثبيت. تستخدم الملفات زعانف الألومنيوم المرتبطة ميكانيكيًا بأنابيب النحاس أو الألومنيوم بالكامل ويتم اختبارها ضد التسرب باستخدام النيتروجين الجاف عند ضغط تصميمي يبلغ 1.5× لضمان السلامة والموثوقية.
مبدأ العمل
مبدأ عمل المكثف هو طرد الحرارة من بخار مادة التبريد ذات الضغط العالي ودرجة الحرارة العالية عن طريق تبريده بالهواء، وتحويله مرة أخرى إلى سائل. ويمكن تلخيص العملية في ثلاث خطوات:
1. دورة التبريد: يمتص المبرد الحرارة في المبخر، ثم يتم ضغطه إلى ضغط ودرجة حرارة عالية قبل دخوله إلى ملفات المكثف.
2. تبادل حرارة الهواء: يمر الهواء عبر الأنابيب ذات الزعانف عبر المراوح، فيحمل الحرارة بعيدًا ويكثف مادة التبريد إلى سائل.
3. التحكم في الضغط وتوفير الطاقة: تحافظ المراوح العاكسة EC أو دورة المروحة التي يتم التحكم فيها بالضغط على ضغط تكثيف مستقر، مما يقلل من حمل الضاغط ويحسن كفاءة النظام.
ويضمن هذا التصميم نقلًا موحدًا للحرارة، وكفاءة عالية، ويلغي الحاجة إلى تبريد الماء، مما يجعله مناسبًا للبيئات محدودة المياه. تعمل ترتيبات الملفات المسطحة والمسطحة المُحسّنة على زيادة التبادل الحراري في المساحات المدمجة.
الميزات والمزايا الأساسية
يدمج مكثف Lynxcool المبرد بالهواء التبريد عالي الكفاءة والتحكم الذكي في الطاقة والمواد المتينة لتوفير حلول تبريد شاملة. سواء على أسطح المنازل، أو في غرف المصانع الصغيرة، أو في الأنظمة الكبيرة البعيدة، فإنه يضمن أداءً مستقرًا وموثوقية طويلة المدى.
● تصميم ملف عالي الكفاءة: زعانف من الألومنيوم مرتبطة بأنابيب النحاس أو الألومنيوم، مع أنواع متعددة من الزعانف (مسطحة، ومزودة بفتحات تهوية، ومموجة) وتباعد 1.0-3.5 مم، مما يزيد من كفاءة نقل الحرارة.

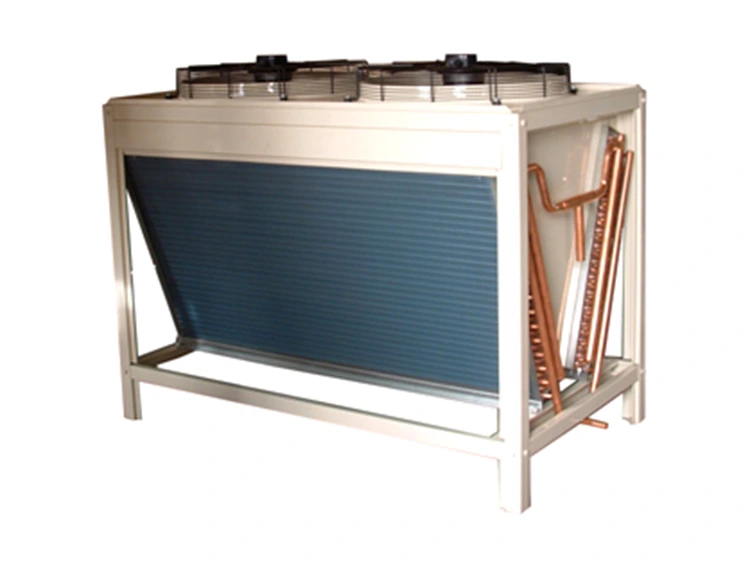

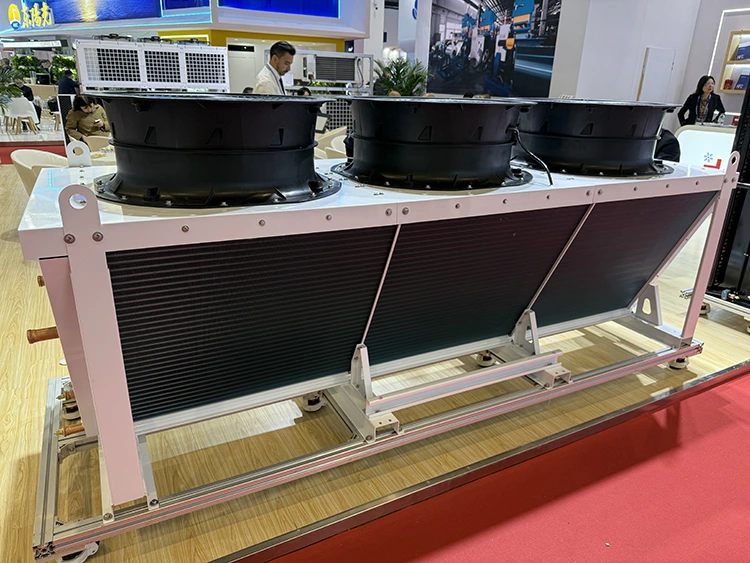

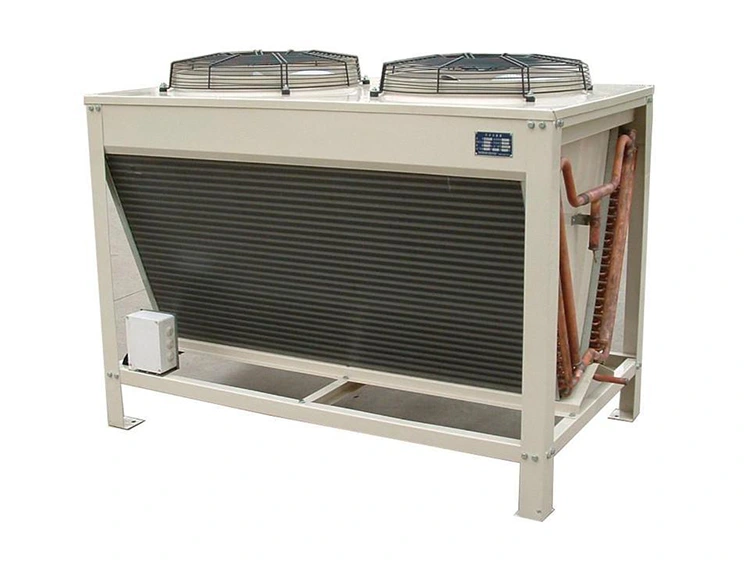

● تكوينات متعددة الاستخدامات: التركيبات على شكل V، والإطار A، والأفقي المسطح، والتركيبات البعيدة تلبي المتطلبات المكانية ومتطلبات المشروع المتنوعة.
● التحكم في المروحة الموفرة للطاقة: تعمل المراوح العاكسة EC على ضبط السرعة وفقًا لضغط التكثيف، مما يقلل من استهلاك الطاقة بنسبة 12-30% تحت الحمل الجزئي مع تقليل مستويات الضوضاء.
● الحماية من التآكل: طلاء إيبوكسي ذهبي، أو طلاء غمس من مادة البولي يوريثين، أو خيارات مقاومة التآكل الكاملة المناسبة للبيئات الساحلية والصناعية والزراعية.
● التوافق مع المبردات المتعددة: يدعم أنظمة R134a وR404A وR507A وR448A وR449A وR410A وR22 وأنظمة ثاني أكسيد الكربون عالية الضغط لتطبيقات HFC/HFO والتطبيقات عبر الحرجة/المتتالية.
بفضل هذه الميزات، يعمل مكثف Lynxcool المبرد بالهواء على تحسين كفاءة النظام، وتقليل تكاليف التشغيل، وتقليل متطلبات الصيانة، مما يضمن تشغيلًا موثوقًا ومستقرًا عبر جميع تطبيقات التبريد.
التطبيقات والمستخدمين المناسبين
يستخدم المكثف المبرد بالهواء على نطاق واسع في القطاعات التجارية والصناعية وتجهيز الأغذية. تشمل التطبيقات النموذجية ما يلي:
● مخزن التبريد التجاري: تتكامل المكثفات البعيدة المثبتة على السطح أو الفناء بسلاسة مع وحدات التبريد للتخزين البارد واسع النطاق.
● الأنظمة المركزية في السوبر ماركت: مكثفات عن بعد مثبتة على السطح ومتوافقة مع مبردات R404A/R448A/R449A، مما يقلل من استهلاك الطاقة بنسبة 15-25%.
● معالجة الأغذية والتبريد الصناعي: يوفر التحكم الدقيق في درجة الحرارة والتبادل الحراري الفعال، مما يضمن اتساق خط الإنتاج.
● أنظمة ثاني أكسيد الكربون عبر الحرج والمتسلسل: تدعم الملفات من درجة ثاني أكسيد الكربون أنظمة الضغط العالي (> 130 بار) أو أنظمة الضغط المنخفض (<50 بار).
يشمل المستخدمون الرئيسيون مقاولي التبريد، ومتكاملي الأنظمة، ومشغلي سلسلة التبريد الكبيرة، ومصنعي معدات OEM، ومشغلي غرف التبريد. بغض النظر عن حجم المشروع، يضمن مكثف Lynxcool المبرد بالهواء تشغيلًا عالي الكفاءة مع ضوضاء منخفضة.
المعلمات التقنية
|
المعلمة |
القيمة / المدى |
|
قدرة رفض الحرارة |
2 كيلووات - 2000 كيلووات (وحدة واحدة) |
|
نطاق درجة حرارة التكثيف |
+25 درجة مئوية إلى +60 درجة مئوية |
|
درجة حرارة التصميم المحيطة |
ما يصل إلى +43 درجة مئوية قياسي؛ +55 درجة مئوية خيار البيئة المحيطة العالية |
|
ضغط تصميم جانب المبرد |
28 بار / 42 بار (خيار الضغط العالي لثاني أكسيد الكربون) |
|
أنواع التكوين |
شكل V (إطار A) / أفقي مسطح / جهاز تحكم عن بعد / مثبت على السقف |
|
بناء لفائف |
زعانف الألومنيوم على أنابيب النحاس (قياسية)؛ خيار الألومنيوم بالكامل |
|
نوع الزعنفة |
مسطحة / ذات فتحات تهوية / متموجة - حسب الخدمة وسرعة الهواء |
|
تباعد الزعانف |
1.0 - 3.5 ملم (حسب التطبيق) |
|
قطر الأنبوب |
7 ملم / 9.52 ملم / 12.7 ملم – حسب تصميم الدائرة |
|
خيار طلاء الملف |
طلاء إيبوكسي أو بولي يوريثين أو طلاء مضاد للتآكل ذو زعانف ذهبية |
|
نوع المروحة |
المروحة المحورية (قياسية)؛ خيار العاكس EC |
|
حماية محرك المروحة |
معيار IP54؛ خيار IP65 |
|
التحكم في سرعة المروحة |
سرعة ثابتة / عاكس EC متغير السرعة / مفتاح الضغط |
|
المبردات المدعومة |
R134a / R404A / R507A / R448A / R449A / R410A / R22 / ثاني أكسيد الكربون |
|
مادة الإطار |
الصلب المجلفن بالغمس الساخن أو الفولاذ الطري المطلي بالمسحوق |
|
نطاق التشغيل المحيط |
-10 درجة مئوية إلى +55 درجة مئوية (حسب الطراز) |
|
مستوى الضوضاء |
≥ 55–72 ديسيبل (A) عند 1 متر (يعتمد عدد المروحة والسرعة) |
|
نوع الاتصال |
بذرة نحاسية ODS ملحومة أو شعلة SAE / ذات حواف للوحدات الكبيرة |
|
اختبار تسرب الملف |
النيتروجين الجاف عند ضغط تصميمي 1.5×؛ تم إصدار شهادة المصنع |
|
أبعاد الوحدة (100 كيلوواط نموذجي) |
2000 × 800 × 1400 ملم (الطول × العرض × الارتفاع) |
|
تباعد الزعانف: 2.2 ملم |
||||||||||
|
نوع النموذج |
C1-010 |
C1-011 |
C1-012 |
C1-017 |
C1-020 |
C1-023 |
C1-025 |
|||
|
قدرة التبادل الحراري |
R404A |
△ |
كيلوواط |
9.59 |
11.03 |
12.32 |
17.14 |
20.03 |
23.11 |
25.38 |
|
Y |
15.47 |
17.99 |
20.65 |
22.66 |
||||||
|
R22 |
D |
9.34 |
10.65 |
11.70 |
16.89 |
19.58 |
22.15 |
24.87 |
||
|
Y |
15.19 |
17.51 |
19.72 |
22.12 |
||||||
|
تدفق الهواء معدل النفخ |
△ |
م³/ساعة |
2692 |
2539 |
2292 |
5717.00 |
5330.00 |
4718.00 |
7701.00 |
|
|
Y |
4874.00 |
4635.00 |
4220.00 |
6513.00 |
||||||
|
محرك المروحة محرك كهربائي للمروحة |
△ |
مرحلة |
1 |
1 |
1 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
175 |
175 |
175 |
540.00 |
540.00 |
540.00 |
790.00 |
||
|
Y |
380.00 |
380.00 |
380.00 |
490.00 |
||||||
|
△ |
A |
0.77 |
0.77 |
0.77 |
1.05 |
1.05 |
1.05 |
1.45 |
||
|
Y |
0.68 |
0.68 |
0.68 |
0.89 |
||||||
|
مروحة كهربائية |
رقم xφ |
1x1x350 |
1x1x350 |
1x1x350 |
1x1x450 |
1x1x450 |
1x1x450 |
1x1x500 |
||
|
مستوى ضغط الصوت الضوضاء |
△ |
ديسيبل (أ) 10 م |
31 |
31 |
31 |
43.00 |
43.00 |
43.00 |
49.00 |
|
|
Y |
38.00 |
38.00 |
38.00 |
43.00 |
||||||
|

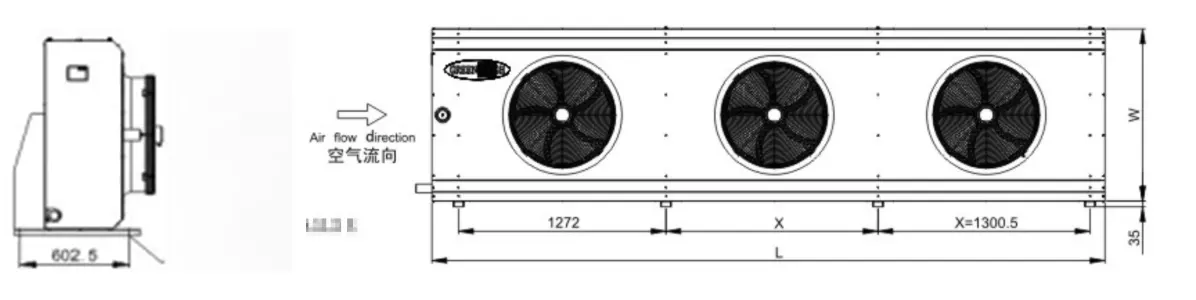

البعد الأبعاد الخارجية |
L |
مم |
878 |
878 |
878 |
1028 |
1028 |
1028 |
1228 |
|
|
w |
مم |
522 |
522 |
522 |
625 |
625 |
625 |
828 |
||
|
H |
مم |
752 |
752 |
752 |
796 |
796 |
796 |
876 |
||
|
وزن المنتج (فارغ) الوزن |
كجم |
32 |
35 |
40 |
46 |
50 |
56 |
63 |
||
|
مدخلφ |
مم |
15.88 |
15.88 |
15.88 |
22.22 |
22.22 |
22.22 |
22.22 |
||
|
قطر المخرج |
مم |
15.88 |
15.88 |
15.88 |
15.88 |
19.05 |
19.05 |
22.22 |
||
ملاحظة: تم تصميم منتجاتنا القياسية للوضع الأفقي. بالنسبة للتكوينات الرأسية، يرجى إلحاق (H) بتسمية النموذج، على سبيل المثال، C1-010 (H).
ملاحظة: معيار Greenhalgh C1 هو تفريغ حقيقي للهواء، بالنسبة لتفريغ الهواء الأفقي، يرجى إضافة (H) في التسمية، على سبيل المثال: C1-010(H).
|
تباعد الزعانف: 2.2 ملم |
||||||||||
|
نوع النموذج |
C1-029 |
C1-035 |
C1-049 |
C1-059 |
C1-070 |
C1-095 |
C1-114 |
|||
|
قدرة التبادل الحراري |
R404A |
△ |
كيلوواط |
29.44 |
34.67 |
49.02 |
58.62 |
70.09 |
94.96 |
113.94 |
|
Y |
26.13 |
30.76 |
38.31 |
44.53 |
50.53 |
74.69 |
87.13 |
|||
|
R22 |
△ |
28.71 |
33.14 |
48.52 |
57.60 |
67.53 |
94.46 |
112.48 |
||
|
Y |
25.36 |
29.35 |
37.58 |
43.29 |
48.18 |
73.55 |
85.01 |
|||
|
تدفق الهواء معدل النفخ |
△ |
م³/ساعة |
7407.00 |
6838.00 |
17809 |
16944 |
15434 |
35620 |
33891 |
|
|
Y |
6386.00 |
6105.00 |
11549 |
11086 |
10093 |
23081 |
22157 |
|||
|
محرك المروحة محرك كهربائي للمروحة |
△ |
مرحلة |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
790.00 |
790.00 |
2600 |
2600 |
2600 |
5200 |
5200 |
||
|
Y |
490.00 |
490.00 |
1600 |
1600 |
1600 |
3200 |
3200 |
|||
|
△ |
A |
1.45 |
1.45 |
4.80 |
4.80 |
4.80 |
9.60 |
9.60 |
||
|
Y |
0.89 |
0.89 |
2.70 |
2.70 |
2.70 |
5.40 |
5.40 |
|||
|
مروحة كهربائية |
رقم xφ |
1x1x500 |
1x1x500 |
1x1x630 |
1x1x630 |
1x1x630 |
2×1×630 |
2x1x630 |
||
|
مستوى ضغط الصوت ضوضاء |
△ Y |
ديسيبل (أ) 10 م |
49.00 |
49.00 |
59 |
59 |
59 |
61 |
61 |
|
|
43.00 |
43.00 |
52 |
52 |
52 |
54 |
54 |
||||
|
البعد الأبعاد الخارجية |
L |
مم |
1228 |
1228 |
1528 |
1528 |
1528 |
2828 |
2828 |
|
|
w |
مم |
828 |
828 |
1032 |
1032 |
1032 |
1032 |
1032 |
||
|
H |
مم |
876 |
876 |
920 |
920 |
920 |
920 |
920 |
||
|
وزن المنتج (فارغ) الوزن |
كجم |
69 |
76 |
110 |
115 |
130 |
198 |
218 |
||
|
مدخلφ |
مم |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
41.28 |
53.90 |
||
|
قطر المخرج |
مم |
22.22 |
22.22 |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
||
ملاحظة: تم تصميم منتجاتنا القياسية للوضع الأفقي. بالنسبة للتكوينات الرأسية، يرجى إلحاق (H) بتسمية النموذج، على سبيل المثال، C1-010 (H).
ملاحظة: معيار Greenhalgh C1 هو تفريغ الهواء الحقيقي، بالنسبة لتفريغ الهواء الأفقي يرجى إضافة (H) في التسمية، على سبيل المثال: C1-010(H).
التركيب والصيانة
يعمل التثبيت والصيانة المناسبان على تحسين كفاءة المكثف المبرد بالهواء وعمره بشكل كبير.
نصائح التثبيت
● التأكد من التركيب الأفقي أو المائل قليلاً لتجنب تراكم الماء على الملفات.
● حافظ على مناطق مدخل ومخرج المروحة دون عائق لضمان تدفق الهواء بسلاسة.
● قم بتوصيل المروحة والمحرك بالحماية الكهربائية ذات تصنيف IP.
● استخدم الأغطية الواقية في البيئات شديدة الرياح أو شديدة التآكل.
نصائح الصيانة
● افحص شفرات المروحة والمحامل والمحركات بانتظام.
● تنظيف زعانف الملف لمنع تراكم الغبار والحفاظ على كفاءة التبادل الحراري.
● افحص أنابيب غاز التبريد ووصلاته للتأكد من عدم وجود تسربات.
● قم بمعايرة وحدات التحكم في ضغط المروحة العاكسة EC بشكل دوري للحفاظ على توفير الطاقة.
يضمن اتباع ممارسات التثبيت والصيانة المناسبة تشغيلًا عالي الكفاءة وعمر خدمة أطول وأداء موثوقًا للنظام.
لماذا تختارنا؟
● صُنع في الصين، ويتم تصديره إلى جميع أنحاء العالم: أكثر من 20 عامًا من الخبرة في تصميم وتصنيع المكثف المبرد بالهواء مع تسليم أكثر من 10,000 وحدة عالميًا.
● إنتاج كامل للملفات داخل الشركة: بدءًا من ضغط الزعانف وثني الأنابيب وحتى اللحام واختبار التسرب، يتم تصنيع كل ملف داخليًا لضمان الجودة.
● دعم هندسي متخصص: نقوم بتحديد حجم كل مكثف واختياره بناءً على متطلبات مادة التبريد ودرجة الحرارة وتدفق الهواء والضوضاء. يتم توفير التقارير التفصيلية والبيانات الصوتية مع كل طلب.
● توريد كميات كبيرة من صانعي القطع الأصلية: أداء موثوق، وأسعار تنافسية، وفترات زمنية قصيرة، وجداول تسليم مرنة لمشروعات تصنيع المعدات الأصلية ذات الحجم الكبير.
● مجموعة شاملة من المنتجات: بدءًا من الوحدات الصغيرة بقدرة 2 كيلو وات إلى المكثفات البعيدة بقدرة 2000 كيلو وات، بما في ذلك الوحدات على شكل حرف V، والمسطحة، والبعيدة، والمصنفة بثاني أكسيد الكربون، مما يؤدي إلى توحيد عملية الشراء لجميع التطبيقات.
● فعالة من حيث التكلفة: تكلفة أقل بنسبة 20-35% من الوحدات الأوروبية المماثلة، مما يوفر مزايا حقيقية لهوامش الربح والقدرة التنافسية في السوق.
التعليمات
س: ما الفرق بين المكثفات ذات الشكل V والمكثفات الأفقية المسطحة؟
ج: تحتوي المكثفات ذات الشكل V (الإطار A) على لوحتين ملفوفتين بزاوية، مما يوفر المزيد من التبريد في مساحة أصغر - وهو مثالي للأنظمة الكبيرة أو البعيدة. تعتبر المكثفات الأفقية المسطحة أبسط وأكثر فعالية من حيث التكلفة، ومناسبة لوحدات الأسطح الصغيرة والمتوسطة. تقوم شركة Lynxcool بالتصنيع في الصين وتقدم المشورة بشأن أفضل الحلول بناءً على مشروعك.
س: كيف تقلل مراوح العاكس EC من استهلاك الطاقة؟
ج: تقوم مراوح EC بضبط السرعة بناءً على ضغط التكثيف. يؤدي التشغيل الأبطأ إلى تقليل استخدام الطاقة وحمل الضاغط، مما يقلل من استهلاك الطاقة بنسبة تصل إلى 30% في ظل الظروف العادية. تأتي جميع وحدات مراوح EC مُجهزة مسبقًا بوحدات تحكم في الضغط.
س: هل يمكن استخدام مكثفاتك مع ثاني أكسيد الكربون (R744)؟
ج: نعم. نقوم بتصنيع وحدات مكثفة مبردة بالهواء بدرجة ثاني أكسيد الكربون مناسبة للأنظمة المتتالية دون الحرجة والأنظمة فوق الحرجة، باستخدام المواد المناسبة وعمليات اللحام بالنحاس واختبار الضغط حتى 1.5× ضغط التصميم.
