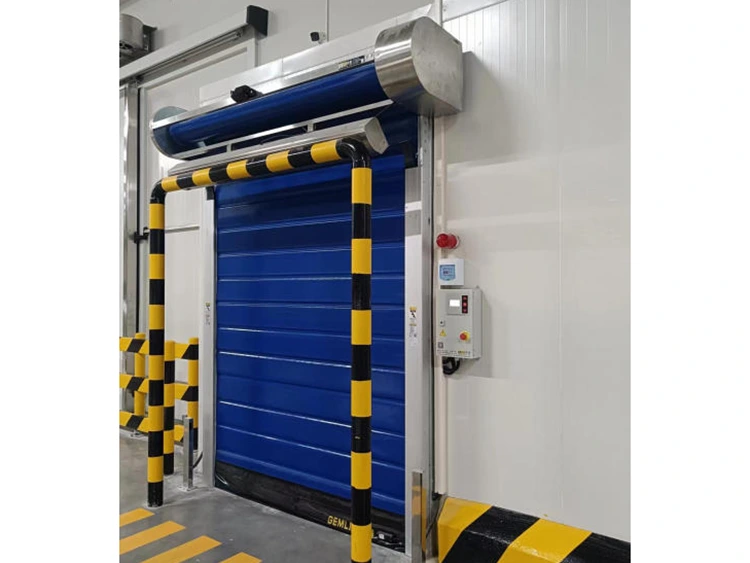

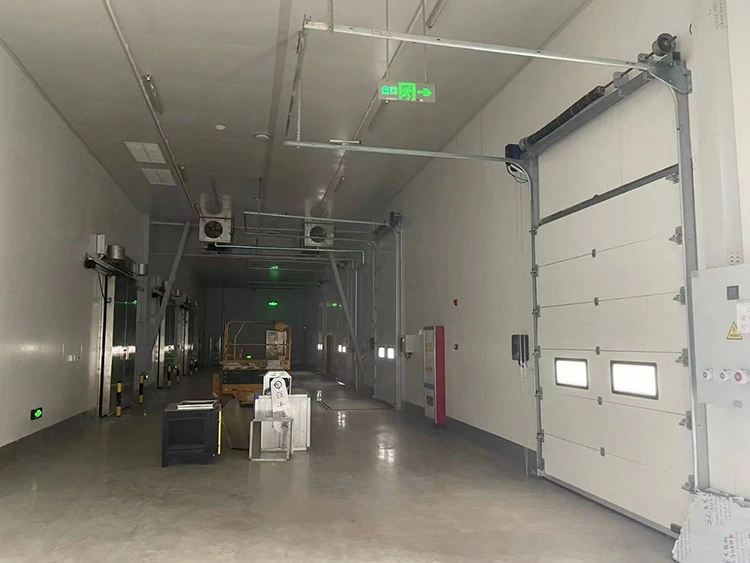

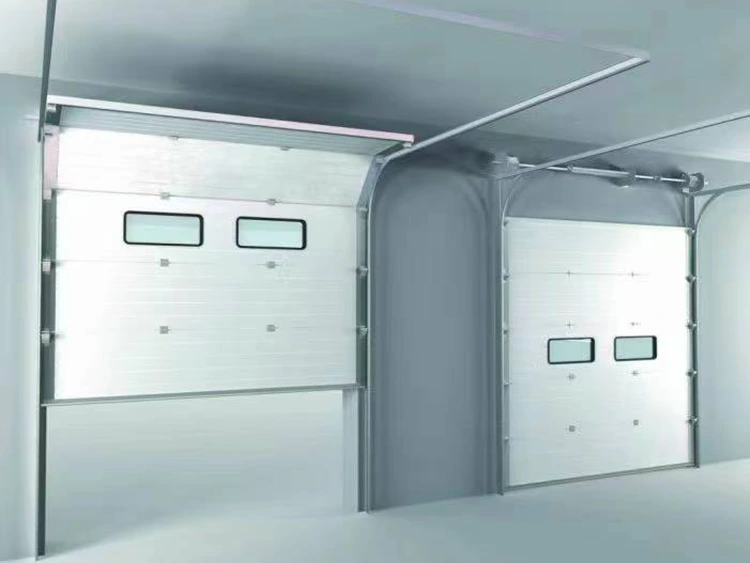

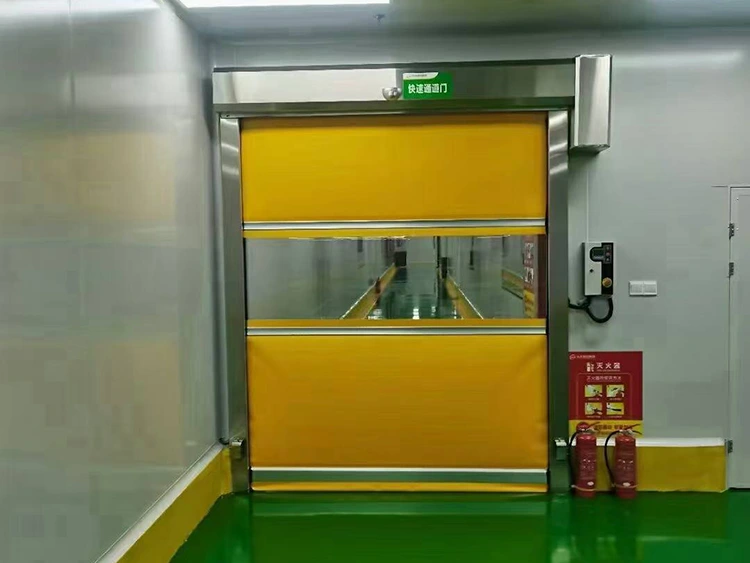

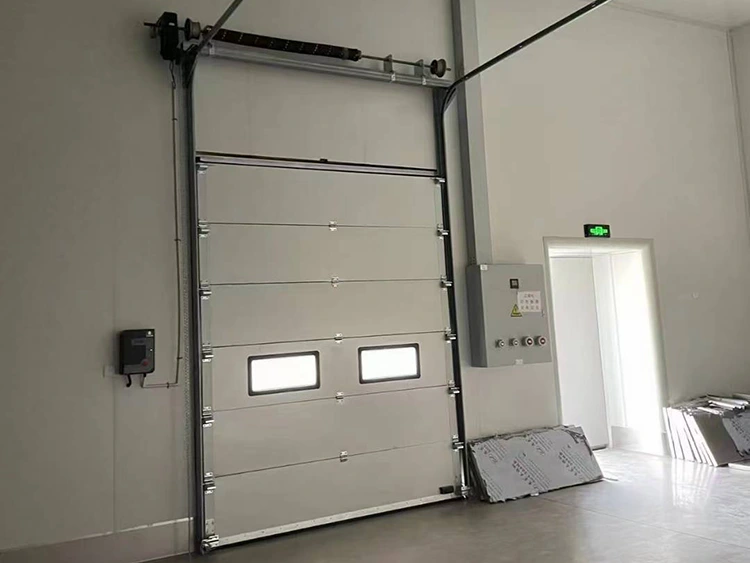

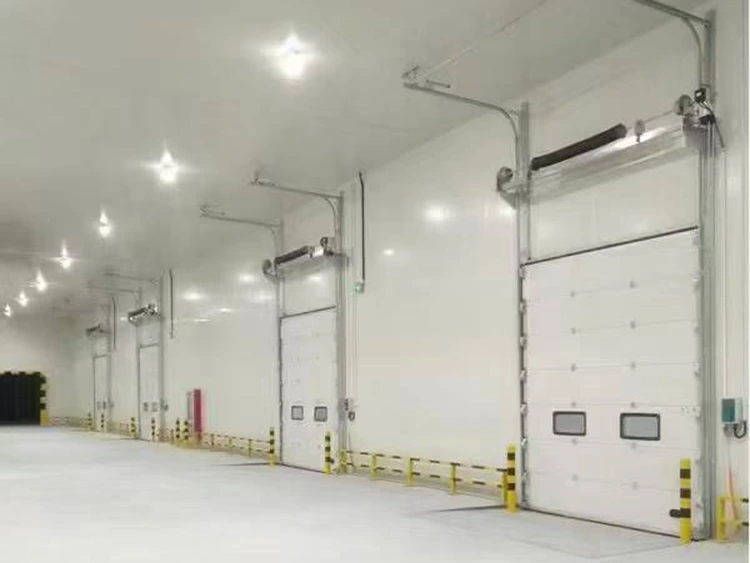

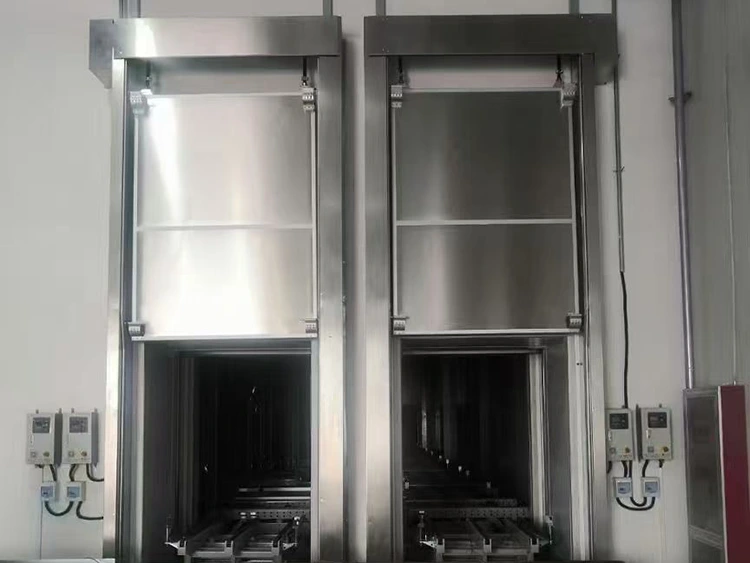

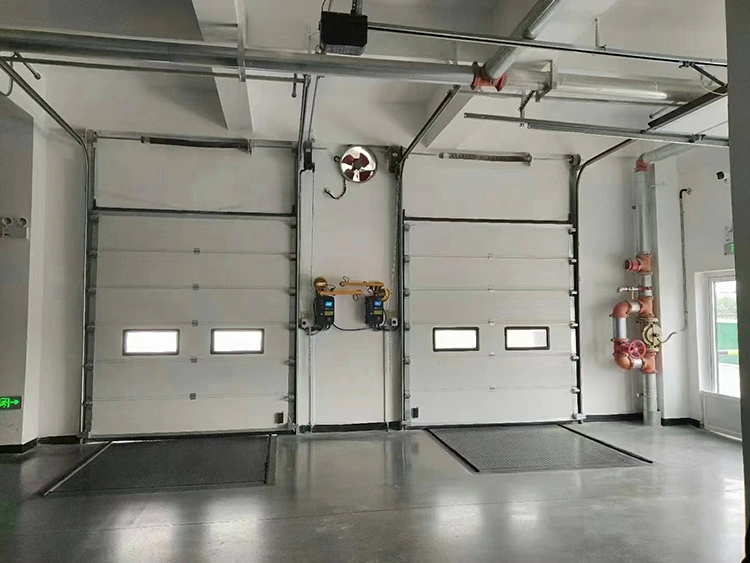

باب الرفع العمودي
تم تصميم باب الرفع العمودي للتخزين البارد ومصانع تجهيز الأغذية والمرافق اللوجستية حيث يعد استخدام المساحة وأداء العزل أمرًا بالغ الأهمية. تتحرك لوحة الباب عموديًا على طول المسارات، مما يؤدي إلى تجنب إعاقة السقف والسماح بالتركيب في المناطق ذات الخلوص العالي أو مناطق التحميل الآلية.
مصنوع من سبائك الألومنيوم أو إطارات من الفولاذ المقاوم للصدأ 304 وألواح عازلة من البولي يوريثين يصل سمكها إلى 100 مم، ويوفر فصلًا حراريًا موثوقًا للبيئات من -25 درجة مئوية إلى +10 درجة مئوية. إنها مجهزة بكابلات تسخين ذات درجة حرارة منخفضة، وشرائط إغلاق مزدوجة، وأجهزة تحرير آمنة، مما يضمن التشغيل المستقر. توفر Lynxcool الدعم الهندسي الكامل، بما في ذلك القياس والتركيب والتكامل مع أنظمة التبريد والأتمتة.
مصنوع من سبائك الألومنيوم أو إطارات من الفولاذ المقاوم للصدأ 304 وألواح عازلة من البولي يوريثين يصل سمكها إلى 100 مم، ويوفر فصلًا حراريًا موثوقًا للبيئات من -25 درجة مئوية إلى +10 درجة مئوية. إنها مجهزة بكابلات تسخين ذات درجة حرارة منخفضة، وشرائط إغلاق مزدوجة، وأجهزة تحرير آمنة، مما يضمن التشغيل المستقر. توفر Lynxcool الدعم الهندسي الكامل، بما في ذلك القياس والتركيب والتكامل مع أنظمة التبريد والأتمتة.
باب الرفع العمودي هو نظام باب صناعي حيث تتحرك لوحة الباب عموديًا على طول الجدار، موجهة بمسارات رأسية. الميزة الأكثر تميزًا له هي أنه عند فتحه، يتم وضع لوحة الباب بالكامل على الحائط مباشرة فوق الفتحة، مما يترك المنطقة الموجودة أسفل السقف خالية من أي مسارات أفقية أو مكونات معلقة.
التطبيقات النموذجية:
مستودعات النقل اللوجستية لسلسلة التبريد والمجمدات ومرافق التخزين البارد
مصانع تجهيز الأغذية والمطابخ المركزية
ورش إصلاح السيارات وأكشاك الطلاء/الرش
مراكز التوزيع اللوجستي وأرصفة التحميل
مصانع تجميع المعدات على نطاق واسع
محطات الإطفاء والجراجات للمركبات المتخصصة
التركيب الهيكلي ومبدأ العمل
التركيب الهيكلي
لوحة الباب: تتكون من واجهات معدنية داخلية وخارجية (الفولاذ أو الفولاذ المقاوم للصدأ أو سبائك الألومنيوم) ونواة داخلية (رغوة البولي يوريثان أو البوليسترين أو قرص العسل من الألومنيوم). تتراوح السماكة عادةً من 40 مم إلى 150 مم، ويتم اختيارها بناءً على متطلبات العزل الحراري والقوة الهيكلية.
المسارات العمودية: قضبان فولاذية مجلفنة شديدة التحمل على شكل حرف C أو على شكل حرف U مثبتة عموديًا على الجدران المحيطة بفتحة الباب. يتم تأمينها عبر تركيبات مدمجة أو مثبتات كيميائية وتتميز بوجود منزلقات أو بكرات توجيه داخلية.
نظام التوازن: يستخدم نوابض الالتواء أو الأثقال الموازنة لموازنة وزن لوحة الباب، مما يسمح للمحرك بالعمل من خلال التغلب على الاحتكاك فقط، وبالتالي تقليل استهلاك الطاقة.
نظام القيادة: محرك تروس مثبت على الجانب مثبت على عمود نابض الالتواء، أو وحدة طاقة هيدروليكية تقود أسطوانة حبل سلكي. تتراوح قوة المحرك عادة من 1.5 كيلو واط إلى 5.5 كيلو واط، اعتمادًا على أبعاد الباب ووزنه.
مكونات الختم: يتم تثبيت شرائط مطاطية مقاومة للطقس حول محيط لوحة الباب، في حين أن الختم القابل للنفخ (على شكل وسادة هوائية) في الأسفل يضغط على الأرض عند إغلاقه، مما يمنع الحمل الحراري للهواء ودخول الغبار.
صندوق التحكم: يدمج وحدة التحكم في المحرك، ومحرك التردد المتغير (VFD)، ومرحلات الأمان، وواجهات الإشارة؛ يدعم التشغيل المحلي بالضغط على الزر، وجهاز التحكم عن بعد، وأجهزة الاستشعار، والاتصال عن بعد.
مبدأ العمل
يقوم المحرك بتشغيل دوران الأسطوانة، وسحب لوحة الباب لأعلى على طول المسارات عبر الحبال السلكية أو السلاسل. أثناء الهبوط، ينخفض الباب بسلاسة من خلال عكس المحرك أو الجاذبية. يمكن إيقاف الباب عند أي ارتفاع، مع التحكم في تحديد الموقع بدقة بواسطة مفاتيح الحد أو أجهزة التشفير.
الأنواع الرئيسية ودليل الاختيار
بناءً على سيناريوهات التطبيق المختلفة ومتطلبات العملاء،أبواب الرفع العموديةيمكن تصنيفها إلى الأنواع التالية:
| يكتب | مادة / حشوة لوحة الباب | أداء العزل | درجة حرارة التشغيل | التطبيقات النموذجية |
|---|---|---|---|---|
| النوع المعزول القياسي | ألواح فولاذية مطلية بالألوان + قلب من إسفنج البولي يوريثان | عالية (الموصلية الحرارية ≥0.024 واط/م·ك) | -25 درجة مئوية إلى +40 درجة مئوية | غرف تخزين باردة، مستودعات يمكن التحكم بدرجة حرارتها |
| نوع مقوى بدرجة حرارة منخفضة | الفولاذ المقاوم للصدأ + رغوة البولي يوريثان + نظام كابل التدفئة | ممتاز (مع نظام تسخين إضافي مضاد للتجمد) | -45 درجة مئوية إلى +10 درجة مئوية | المجمدات الانفجارية، والتخزين البارد بدرجة حرارة منخفضة للغاية |
| نوع سبائك الألومنيوم خفيفة الوزن | إطار من سبائك الألومنيوم + ألواح زجاجية/بولي كربونات شفافة | معتدل | 0 درجة مئوية إلى +50 درجة مئوية | القواطع الداخلية، ممرات العرض، المناطق النظيفة |
| النوع الصناعي الثقيل | ألواح فولاذية (سمك ≥2.0 مم) + أضلاع معززة | عزل غير معزول أو اختياري | -20 درجة مئوية إلى +80 درجة مئوية | المنشآت الصناعية والهناجر والمرافق الثقيلة |
| نوع مقاوم للانفجار | الفولاذ المقاوم للصدأ + مكونات النحاس + محرك مقاوم للانفجار | مخصصة وفقا للمتطلبات | البيئات الخطرة والمتفجرة | غرف تخزين المواد الكيميائية ومحطات الوقود |
نطاق الحجم القياسي
- عرض الباب:≥8,000 مم (الأحجام المخصصة متاحة للتطبيقات الخاصة)
- ارتفاع الباب:≥6,000 مم (تتطلب الفتحات الأكبر رفعًا مقطعيًا أو حلولًا مجمعة)
- الحد الأقصى لوزن اللوحة الواحدة:تقريبا. 1500 كجم (متوازن بواسطة نظام ثقل الموازنة أو نوابض الالتواء شديدة التحمل)
شروط التثبيت والمتطلبات الهندسية
باب الرفع العموديلديها متطلبات محددة لهياكل البناء وشروط التثبيت. ويجب تأكيد هذه العوامل مسبقًا أثناء مرحلة تخطيط البناء أو التجديد.
الحد الأدنى من خلوص الإرتفاع:
يجب أن تكون الخلوص العلوي المطلوب على الأقلارتفاع فتح الباب + 500 مملتوفير مساحة كافية لرفع الباب بالكامل وتركيب أجهزة التوقف العازلة والحد من الأجهزة.عمق الجدار على جانبي الفتحة:
يجب أن يكون لكل جانب من جوانب فتحة الباب حد أدنى لعمق الجدار يبلغ300 ململتثبيت القضبان التوجيهية وأقواس الدعم. بالنسبة لجدران الطوب خفيفة الوزن، يلزم اتخاذ تدابير تعزيز قبل التثبيت.القدرة الحاملة فوق فتحة الباب:
يتم نقل الحمل الإجمالي الناتج عن لوحة الباب أو نظام زنبرك الالتواء أو آلية الثقل الموازن إلى هيكل الجدار العلوي أو العارضة. يجب على المهندسين الإنشائيين التحقق من قدرة الحمل قبل التثبيت.متطلبات مستوى الأرضية:
يجب أن يحافظ سطح الأرضية الموجود أسفل فتحة الباب على انحراف في الاستواء بالداخل± 3 مم. قد تكون هناك حاجة إلى أعمال تسوية إضافية لضمان أداء الختم السفلي المناسب.متطلبات إمدادات الطاقة:
تشمل خيارات الطاقة المتاحة380 فولت/50 هرتز أو 220 فولت/50 هرتز. يتم اختيار قوة المحرك وفقًا لحجم الباب ومتطلبات التشغيل. يجب تركيب خزانة التحكم بالداخل5 مترمن جسم الباب.مسح الموقع الاحترافي بواسطة Lynxcool:
توفر Lynxcool خدمات تقييم التركيب الاحترافية باستخدام عدادات المسافة بالليزر، والماسحات الضوئية على الحائط، ومستويات الدقة لتقييم ظروف الموقع بدقة. أ"تقرير تأكيد حالة تركيب فتح الباب"يتم توفيرها بعد التفتيش. إذا كانت الظروف الحالية لا تلبي المتطلبات، فيمكن لـ Lynxcool تقديم توصيات التعديل الهيكلي والحلول التقنية.
أنظمة التحكم والملحقات الاختيارية
تكوين التحكم القياسي:
صندوق التحكم المحلي (أزرار التشغيل/الإيقاف/الإيقاف في حالات الطوارئ، وأضواء مؤشر الحالة)
جهاز تحكم عن بعد لاسلكي محمول (المدى الفعال ≥30 م)
مفاتيح الحد الميكانيكية (مواضع الحد العلوي والسفلي)
خيارات قابلة للتخصيص:
محرك التردد المتغير (VFD): يتيح التشغيل/الإيقاف السلس، ويقلل من الصدمات الميكانيكية، ويسمح بسرعات رفع قابلة للتعديل (عادة 0.15-0.3 م/ث)
التحكم المعتمد على أجهزة الاستشعار: حلقات الحث المغناطيسي الأرضي، ورادار الميكروويف، وحزم الأمان بالأشعة تحت الحمراء
واجهة التعشيق: إخراج إشارة الاتصال الجافة للتشابك مع المعدات مثل الناقلات أو منصات الرفع أو ستائر الهواء
المراقبة عن بعد: تحميل حالة الباب إلى منصة سحابية عبر وحدات 4G أو Wi-Fi، مما يتيح مراقبة تطبيقات الهاتف المحمول وإشعارات الإنذار
"باب داخل الباب" (باب صغير): باب وصول صغير مدمج في لوحة الباب الرئيسية لمرور المشاة، مما يقلل من تكرار فتح الباب الرئيسي
الصيانة وخدمة ما بعد البيع
الصيانة الروتينية:
يوصى بإجراء فحص نصف سنوي للتحقق من تآكل الحبال السلكية، ومحاذاة سكة التوجيه، وضيق الترباس. يجب تنظيف شرائط الختم ومعالجتها بعوامل وقائية بانتظام. يجب تشحيم المحامل والسلاسل سنويًا للحفاظ على التشغيل السلس.
دعم استكشاف الأخطاء وإصلاحها:
يتم دعم المشكلات الشائعة مثل مقاومة حركة الباب وارتفاع درجة حرارة المحرك وفشل التحكم عن بعد من خلال إجراءات التشخيص السريع والتوجيه الفني عن بعد.
سياسة الضمان:
- هيكل الباب:ضمان لمدة عامين
- المكونات الكهربائية (المحرك، جهاز التحكم، أجهزة الاستشعار):ضمان لمدة سنة واحدة
- قطع الغيار (شرائط الختم والبكرات): دعم الاستبدال بأسعار تفضيلية
خدمة الطوارئ:
توفر Lynxcool خدمات الاستجابة السريعة في المدن المحلية الكبرى، مع توفر الدعم في الموقع داخلها48 ساعة. يتم توفير الإصلاحات الطارئة أو حلول الختم المؤقتة لتقليل وقت التوقف عن العمل.
لماذا تختار باب الرفع العمودي Lynxcool
Lynxcool ليست شركة مصنعة للأبواب الصناعية فحسب، بل هي أيضًا مزود خدمات هندسية متخصصة في أنظمة التبريد ومرافق سلسلة التبريد. إن اختيار Lynxcool Vertical Lift Door يعني الحصول على:
الحلول الهندسية المتكاملة:
يتم تنسيق تصميم الباب مع أنظمة عزل غرف التبريد ومعدات التبريد والعمليات اللوجستية لمنع مشكلات التوافق أثناء التثبيت والتشغيل.
قدرة التثبيت المؤهلة:
مع مؤهلات التركيب الميكانيكية والكهربائية المهنية وشهادة تركيب خط أنابيب الضغط GC2، يضمن Lynxcool البناء المتوافق ويقلل من مخاطر القبول.
تجربة المشروع واسعة النطاق:
بعد أن أكملت المئات من مشاريع الأبواب الصناعية، تفهم Lynxcool المعايير الفنية والمتطلبات التشغيلية لصناعات تجهيز الأغذية والأدوية والخدمات اللوجستية.
دعم الخدمة المحلية:
بدعم من مقرها الرئيسي في مدينة تشينغداو، توفر Lynxcool خدمات دورة الحياة الكاملة بما في ذلك فحص الموقع والتصميم المخصص والتركيب والصيانة والدعم الفني.
الأسئلة المتداولة (الأسئلة الشائعة) حول باب الرفع العمودي
1. ما هو باب الرفع العمودي؟
A باب الرفع العموديهو نظام أبواب صناعي حيث تتحرك لوحة الباب عموديًا على طول مسارات مستقيمة مثبتة على الحائط وتتوقف مباشرة فوق فتحة الباب عند فتحها بالكامل.
على عكس الأبواب العلوية المقطعية التقليدية، لا تتطلب أبواب الرفع الرأسية أقسام مسار منحنية أو أفقية. لا توجد مكونات معلقة أسفل السقف، مما يسمح باستغلال المساحة العلوية بالكامل لتركيب أنظمة النقل والإضاءة وقنوات التهوية والرافعات الجسرية وغيرها من المعدات.
2. ما هو الفرق بين باب الرفع العمودي والباب العالي الرفع؟
تم تصميم كلا نظامي الأبواب للمباني ذات الأسقف العالية، لكن تكوينات المسار الخاصة بهما مختلفة:
| يكتب | تصميم المسار | متطلبات المساحة |
|---|---|---|
| باب الرفع العمودي | يتحرك عموديًا عبر مسار السفر بالكامل بدون وجود قسم مسار أفقي | يتطلب مساحة خالية تساوي ارتفاع الباب تقريبًا ولا تشغل مساحة السقف |
| باب عالي الرفع | يتحرك عموديًا أولاً ثم ينتقل إلى مسارات أفقية على طول السقف | يتطلب خلوصًا رأسيًا أقل ولكنه لا يزال يستخدم جزءًا من المساحة العلوية |
بعبارات بسيطة، أيعد الباب عالي الرفع بمثابة حل وسط، بينما أيوفر باب الرفع العمودي أقصى استفادة من المساحة العلوية.
3. أين يتم استخدام أبواب الرفع العمودية بشكل شائع؟
نظرًا لكفاءتها العالية في المساحة، وأداء الختم الممتاز، وملاءمتها للبيئات الصعبة، تُستخدم أبواب الرفع العمودية على نطاق واسع في:
- مرافق سلسلة التبريد، بما في ذلك غرف التبريد ومستودعات التجميد
- مصانع تجهيز الأغذية والمطابخ المركزية
- مراكز التوزيع اللوجستي وأرصفة التحميل
- ورش إصلاح السيارات وكراجات المركبات الترفيهية
- محطات الإطفاء وجراجات المركبات الخاصة
- المباني الصناعية التي تتطلب رافعات علوية أو معدات معلقة
4. ما مقدار المساحة العلوية المطلوبة لتثبيت باب الرفع العمودي؟
الشرط الأساسي هو أن تكون المساحة العلوية الواضحة فوق فتحة الباب كما يلي:
ارتفاع فتح الباب + الحد الأدنى 500 مم
مثال:
لفتح الباب بارتفاع4 متريجب أن يوفر المبنى على الأقل4.5 متر من الخلوص العلوي.
تتضمن متطلبات التثبيت الإضافية ما يلي:
- الحد الأدنىمساحة حائط 300 ملم على كل جانبلقضبان التوجيه والأقواس
- انحراف استواء الأرضية في الداخل± 3 مملضمان أداء الختم السفلي المناسب
يوصى بإجراء مسح احترافي للموقع قبل التثبيت للتأكد مما إذا كان هيكل المبنى يلبي المتطلبات.
5. ما هي أنظمة حماية السلامة المجهزة لأبواب الرفع العمودية؟
تتضمن تكوينات السلامة القياسية ما يلي:
جهاز الفرامل المضادة للسقوط:
يتم قفل لوحة الباب تلقائيًا في حالة تعطل الحبل السلكي أو السلسلة، مما يمنع السقوط العرضي.
كشف العوائق والعكس التلقائي:
تكتشف حافة الاستشعار الهوائية السفلية أو حافة الأمان الكهروضوئية العوائق وتتوقف على الفور وتعكس حركة الباب.
التشغيل اليدوي في حالات الطوارئ:
يسمح نظام الرفع اليدوي أو الرافعة المتسلسلة بالتشغيل أثناء انقطاع التيار الكهربائي.
حماية الحد المزدوج:
تعمل مفاتيح الحد الميكانيكية والإلكترونية معًا لمنع التشغيل الزائد.
تضمن أنظمة السلامة هذه التشغيل الموثوق به في ظل ظروف مختلفة غير متوقعة.
6. كيف يجب الحفاظ على باب الرفع العمودي؟
تشمل إجراءات الصيانة الموصى بها ما يلي:
- قم بإزالة الغبار والأجسام الغريبة من قضبان التوجيه بانتظام للحفاظ على نظافة المسارات
- تحقق من تآكل الحبل السلكي وتوتره كل ثلاثة أشهر
- قم بتشحيم المحامل والبكرات والسلاسل والمكونات المتحركة الأخرى كل ستة أشهر
- افحص شرائط الختم بانتظام واستبدل المكونات القديمة عند الضرورة
- قم بإجراء اختبار التوازن اليدوي: افصل الطاقة وارفع الباب إلى المنتصف؛ يجب أن يظل الباب ثابتًا دون أن يسقط أو يرتفع
تساعد الصيانة المناسبة على إطالة عمر الخدمة وتقليل وقت التوقف غير المتوقع.
7. ما هي المشاكل والحلول الشائعة لأبواب الرفع العمودي؟
| مشكلة | السبب المحتمل | الحل الموصى به |
|---|---|---|
| حركة الباب غير مستقرة أو غير متساوية | وجود أجسام غريبة في المسار، وشد الحبل السلكي بشكل غير صحيح | قم بتنظيف المسار وضبط شد الحبل السلكي |
| لا يمكن إغلاق الباب بالكامل | مستشعر كهروضوئي غير محاذٍ أو منطقة اكتشاف مسدودة | إعادة معايرة أجهزة الاستشعار أو إزالة العوائق |
| ضجيج التشغيل غير الطبيعي | عدم كفاية تشحيم المحمل أو البكرات البالية | قم بتشحيم المكونات أو استبدال الأجزاء البالية |
| سوء الغلق بعد الإغلاق | شرائط مانعة للتسرب قديمة أو محاذاة غير صحيحة لإطار الباب | استبدل شرائط الختم أو اضبط محاذاة إطار الباب |
بالنسبة للأعطال المعقدة، يجب الاتصال بفنيي الخدمة المحترفين لإجراء الفحص والإصلاح.
8. كيف يمكنني الحصول على حل وسعر مخصص لباب الرفع العمودي؟
يوفر Lynxcool الدعم الكامل للمشروع، بما في ذلك:
- تفتيش الموقع
- تصميم الحل
- تصنيع المعدات
- التثبيت والتشغيل
- خدمة ما بعد البيع
لتلقي اقتراح مخصص والاقتباس، يرجى تقديم:
- أبعاد فتح الباب (العرض × الارتفاع)
- صور الموقع أو الرسومات المعمارية
- ظروف التشغيل (درجة الحرارة، متطلبات النظافة، الخ.)
- متطلبات خاصة (تصميم مقاوم للانفجار، هيكل من الفولاذ المقاوم للصدأ، أنظمة تحكم متكاملة، إلخ.)
سيقوم فريق Lynxcool الفني بتقييم متطلبات مشروعك وتوفير حل مناسب لباب الرفع العمودي.
