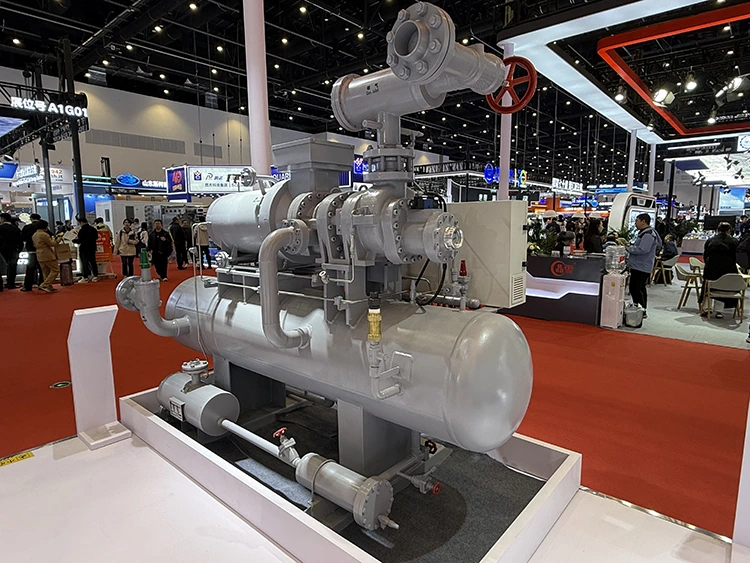

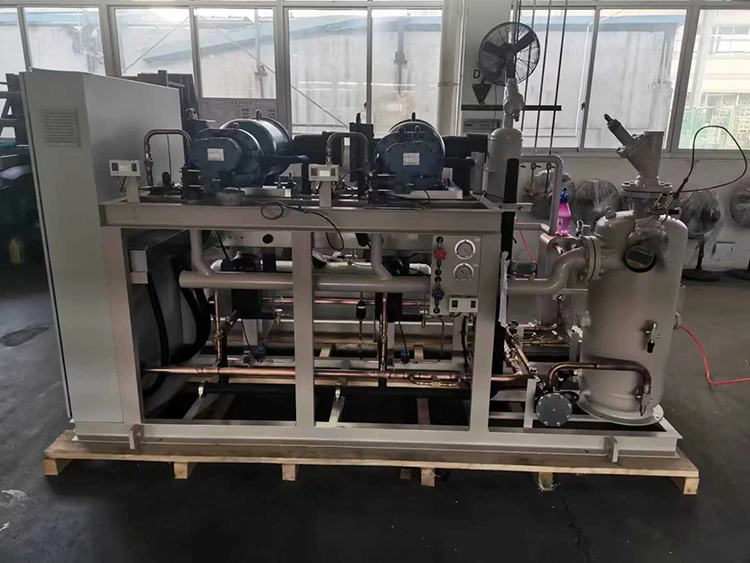

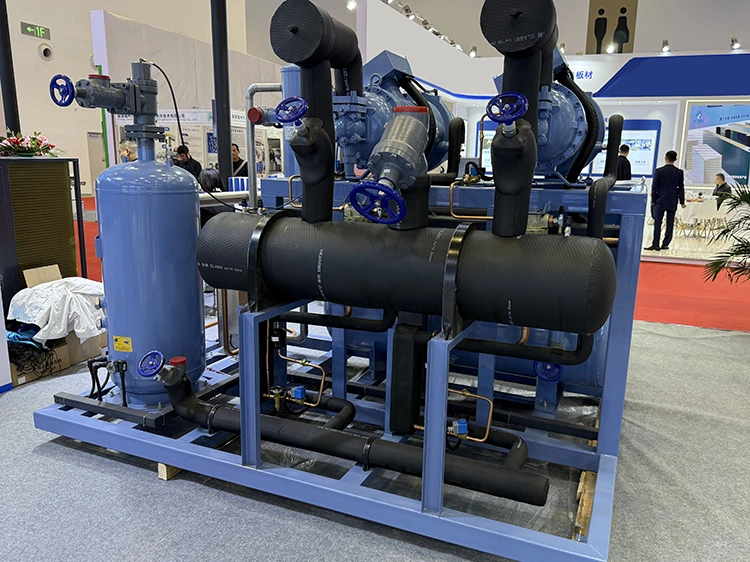

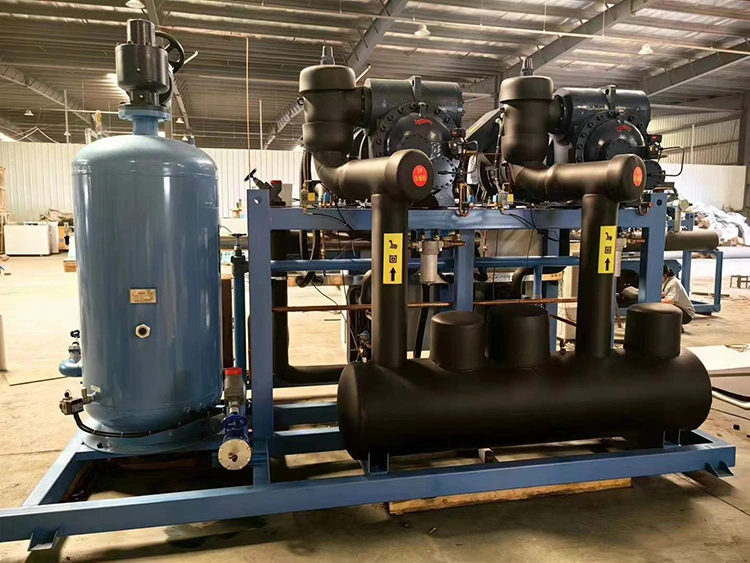

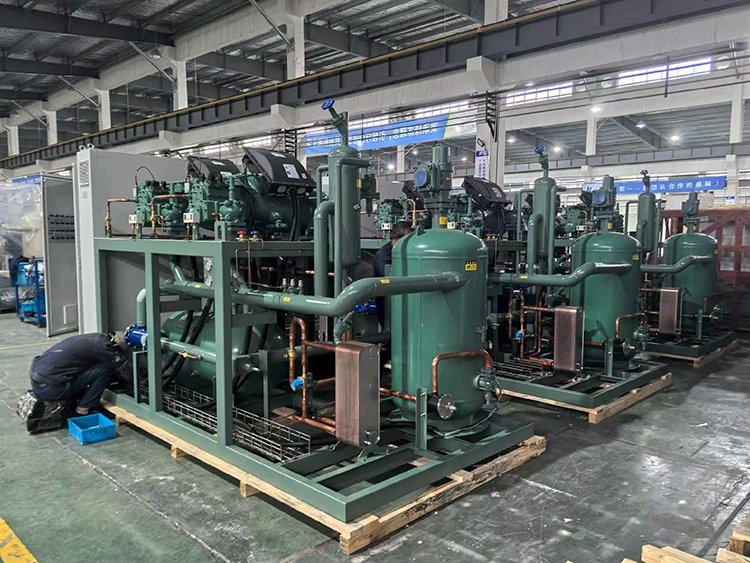

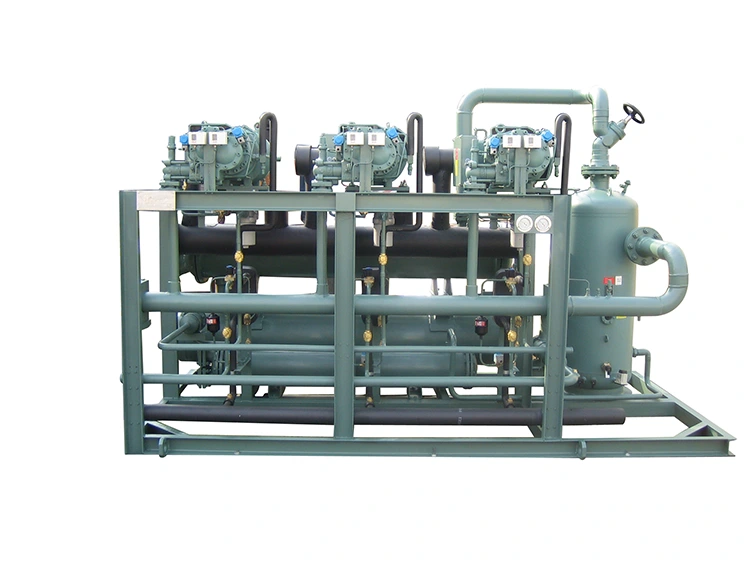

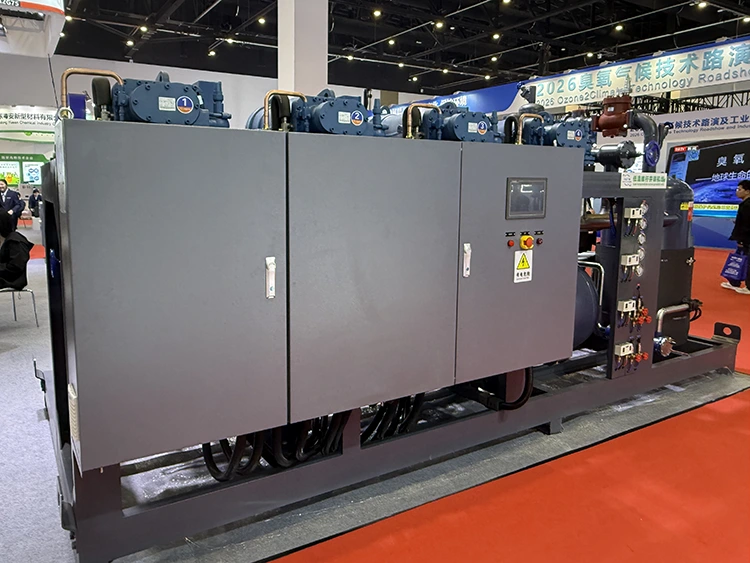

وحدة ضاغط التبريد اللولبي شبه المحكم ذات المرحلة الواحدة
تقوم شركة Lynxcool بتصنيع وحدات ضواغط التبريد اللولبية أحادية المرحلة شبه المحكمة المصممة لأنظمة التبريد الصناعية التي تتطلب تشغيلًا مستقرًا وكفاءة عالية وتحكمًا مرنًا في السعة. تجمع الوحدة بين ملف الدوار غير المتماثل 5/6 الذي تم تطويره ذاتيًا، وحماية المحرك المتكاملة، وإدارة الزيت الفعالة، ووظائف المراقبة الذكية لتوفير أداء تبريد موثوق به للتخزين البارد، وتجهيز الأغذية، وتبريد العمليات الصناعية، وأنظمة المضخات الحرارية، وتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC) التجارية.
تتميز وحدة ضاغط التبريد اللولبي شبه المحكم ذات المرحلة الواحدة بتصميم شبه محكم، حيث تدمج المحرك وآلية اللولب داخل مبيت واحد مغلق. وهذا يقلل من خطر تسرب غاز التبريد ويعزز موثوقية النظام. يعمل تصميمه المدمج على تبسيط عملية التركيب والصيانة، مما يجعله مناسبًا بشكل خاص لأنظمة التبريد ذات المتطلبات الصارمة فيما يتعلق بقيود المساحة، واستهلاك الطاقة، واستقرار التشغيل على المدى الطويل.
مواصفة
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | وحدة ضاغط التبريد اللولبي شبه المحكم ذات المرحلة الواحدة |
| المبرد | R717 الأمونيا / R22 / R404A / R507A / R744 / R290 / R1270 |
| نطاق درجة حرارة التبريد | -55 درجة مئوية إلى +20 درجة مئوية |
| نطاق السعة | متاح لأنظمة التبريد الصناعية المتوسطة والكبيرة |
| تكرار | 50 هرتز / 60 هرتز |
| جهد المحرك | 400 فولت/3/50 هرتز - 460 فولت/3/60 هرتز |
| التحكم في السعة | التحكم في الخطوة وتعديل السعة المتغيرة |
| التطبيقات | التخزين البارد، تجهيز الأغذية، الصناعة الكيميائية، التبريد الصناعي، المضخات الحرارية |
الميزات والمزايا التقنية
ملف دوار غير متماثل 5/6 تم تطويره ذاتيًا
تستخدم وحدة ضاغط التبريد اللولبي أحادي المرحلة شبه المحكم تصميم الدوار 5/6 الخاص بشركة Lynxcool، مما يعمل على تحسين عملية الربط بين الدوارات الذكور والإناث. تعمل هندسة الدوار المحسنة على تقليل التسرب الداخلي والاهتزاز الميكانيكي وفقدان الضغط، مما يساعد الضاغط على الحفاظ على كفاءة مستقرة أثناء التشغيل المستمر.
هيكل شبه محكم متكامل
يعتمد الضاغط تصميمًا مدمجًا للمحرك وغرفة الضغط. يقلل هذا الهيكل من نقاط الاتصال الخارجية، ويقلل من مخاطر تسرب غاز التبريد، ويوفر حماية أفضل للمكونات الداخلية في البيئات الصناعية الصعبة.
يدمج الغلاف المدمج المكونات الرئيسية بما في ذلك مرشحات الشفط، وصمامات الإغلاق، وأجهزة استشعار درجة الحرارة، وأجهزة الحماية، مما يقلل من متطلبات مساحة التثبيت ويبسط تخطيط النظام.
نظام فصل الزيت عالي الكفاءة
تم تركيب نظام فصل الزيت متعدد المراحل داخل وحدة الضاغط لتحسين كفاءة استخلاص الزيت. تقلل الإدارة الفعالة للزيت من دوران الزيت في نظام التبريد، مما يساعد في الحفاظ على المبادلات الحرارية النظيفة والأداء المستقر لنقل الحرارة.
يدعم التصميم الأمثل لإرجاع الزيت التشغيل طويل الأمد في ظل درجات الحرارة المنخفضة وظروف الحمل الثقيل.
حماية ومراقبة متقدمة للمحرك
تقوم وحدة حماية المحرك المدمجة بمراقبة ظروف التشغيل بشكل مستمر، بما في ذلك:
- ارتفاع درجة حرارة المحرك
- خسارة المرحلة
- خطأ في تسلسل المرحلة
- ظروف التشغيل غير الطبيعية
يوفر نظام التحكم الذكي تعليقات التشغيل في الوقت الفعلي، مما يسمح للمشغلين بمراقبة حالة الضاغط وتحسين كفاءة الصيانة.
نظام دعم الدوار متعدد المحامل
يعتمد الضاغط هيكلًا دقيقًا متعدد المحامل لدعم تشغيل الدوار في ظل ظروف التحميل العالية. يعمل ترتيب المحمل الأمثل على تقليل الحركة المحورية والشعاعية، مما يحسن استقرار التشغيل ويطيل عمر الخدمة.
تنظيم السعة المرنة
تدعم الوحدة التحكم في السعة القابلة للتعديل لتتناسب مع متطلبات التبريد المختلفة. يسمح نظام التنظيم بدون خطوات للضاغط بالعمل بكفاءة في ظل ظروف التحميل الجزئي، مما يقلل من استهلاك الطاقة غير الضروري أثناء أحمال التبريد الموسمية أو المتغيرة.
القدرة على التبريد في درجات الحرارة المنخفضة
تم تصميم وحدة ضاغط التبريد اللولبي أحادي المرحلة شبه المحكم لتطبيقات درجات الحرارة المنخفضة والمتوسطة مع درجات حرارة تبخر تصل إلى -55 درجة مئوية.
انها مناسبة ل:
- تخزين المواد الغذائية المجمدة
- أنظمة تجميد الانفجار
- مستودعات سلسلة التبريد
- تبريد العمليات الصناعية
تصميم تركيب مرن
تدعم صمامات إيقاف الشفط والتفريغ تخطيطات التثبيت المرنة. يساعد تصميم توصيل الأنابيب القابل للتعديل المهندسين على تحسين استخدام مساحة غرفة الماكينة وتبسيط تكامل النظام.
المواصفات الفنية للمنتج
تلخص الجداول التالية المواصفات الفنية لوحدة ضاغط التبريد اللولبي أحادي المرحلة شبه المحكم من Lynxcool:
|
نموذج الوشق |
|
|
071 |
081 |
091 |
101 |
110 |
120 |
140 |
|
|
معدل التفريغ 50/60 [هرتز] |
|
م³/ساعة |
270/324 |
307/368 |
344/413 |
380/456 |
413/496 |
480/576 |
560/672 |
|
|
وزن |
|
كجم |
510 |
518 |
532 |
538 |
660 |
670 |
680 |
|
|
حجم تعبئة الزيت |
|
دم³ |
11 |
11 |
11 |
11 |
17 |
17 |
17 |
|
|
سخان الزيت |
|
|
200 واط-230 فولت-50/60 هرتز |
|||||||
|
القطر الداخلي لغطاء العادم/الأنبوب/يتولى الحجم |
|
مم/بوصة |
54.1/ 2-1/8" |
54.1/ 2-1/8" |
54.1/ 2-1/8" |
67/ 2-5/8" |
80/ 3-1/8" |
80/ 3-1/8" |
80/ 3-1/8" |
|
|
قطر الشفط (الغمد) داخل التجويف Ø/يستحوذ على الحجم |
|
مم/بوصة |
80/ 3-1/8" |
80/ 3-1/8" |
92.5/3-5/8" |
92.5/3-5/8" |
105.5/ 4-1/8 بوصة |
105.5/ 4-1/8" |
105.5/ 4-1/8" |
|
|
إدارة الطاقة |
|
|
134-S: متدرج: تحميل كامل، 75%، 50%، الحد الأدنى. (غير متدرج: حمولة كاملة... الحد الأدنى، أو حمولة كاملة... 50% حسب الحاجة) |
|||||||
|
وحدة حماية المحرك |
|
|
INT69 سني |
|||||||
|
التشحيم |
|
|
SO02 (باستثناء Vi=2.2)، S003 (Vi=2.2) |
|||||||
|
المحرك القياسي¹) |
|
|
400 فولت/3/50 هرتز-460 فولت/3/60 هرتز |
|||||||
|
134-جنوب غرب |
البدء الحالي |
LRAY |
A |
138 |
159 |
193 |
254 |
224 |
280 |
280 |
|
جيش الرب للمقاومة△ |
A |
422 |
459 |
580 |
770 |
693 |
842 |
842 |
||
|
الحد الأقصى لتيار التشغيل |
فلوريدا |
A |
107 |
111 |
123 |
131 |
156 |
174 |
199 |
|
|
134-س/134-5-ل |
البدء الحالي |
LRAY |
A |
159 |
193 |
254 |
254 |
318 |
361 |
361 |
|
جيش الرب للمقاومة△ |
A |
459 |
580 |
770 |
770 |
953 |
1095 |
1095 |
||
|
الحد الأقصى لتيار التشغيل |
فلال |
A |
118 |
132 |
148 |
156 |
182 |
202 |
228 |
|
|
134-س-ر |
البدء الحالي |
راي |
A |
- |
254 |
254 |
1 |
361 |
403 |
403 |
|
جيش الرب للمقاومة△ |
A |
- |
770 |
770 |
- |
1095 |
1208 |
1208 |
||
|
الحد الأقصى لتيار التشغيل |
فلوريدا |
A |
- |
142 |
160 |
1 |
203 |
230 |
263 |
|
|
الموديل 134-س |
|
|
160 |
180 |
210 |
220 |
240 |
270 |
300 |
|
|
معدل التفريغ 50/60 [هرتز] |
|
م³/ساعة |
640/768 |
720/864 |
805/966 |
850/1020 |
910/1092 |
1000/1200 |
1100/1320 |
|
|
وزن |
|
كجم |
930 |
940 |
950 |
980 |
1330 |
1350 |
1390 |
|
|
حجم تعبئة الزيت |
|
دم³ |
23 |
23 |
23 |
23 |
25 |
25 |
25 |
|
|
سخان الزيت |
|
|
275 واط-230 فولت-50/60 هرتز |
|||||||
|
القطر الداخلي لأنبوب العادم (الغمد) حجم O/الأنبوب |
|
مم/بوصة |
80.0/3-1/8" |
80.0/3-1/8" |
80.0/3-1/8" |
80.0/3-1/8" |
105.5/ 4-1/8" |
105.5/ 4-1/8" |
105.5/ 4-1/8" |
|
|
القطر الداخلي للشفط (الأنبوب) / يتولى الحجم |
|
مم/بوصة |
105.5/ 4-1/8" |
105.5/ 4-1/8" |
105.5/ 4-1/8" |
105.5/ 4-1/8" |
134.8/0133 |
134.8/0133 |
134.8/0133 |
|
|
إدارة الطاقة |
|
|
134-S: متدرج: تحميل كامل، 75%، 50%، الحد الأدنى. (غير متدرج: حمولة كاملة... الحد الأدنى، أو حمولة كاملة... 50% حسب الحاجة) |
|||||||
|
وحدة حماية المحرك |
|
|
INT69 سني |
|||||||
|
التشحيم |
|
|
S002 (باستثناء Vi=2.2)، S003 (Vi=2.2) |
|||||||
|
المحرك القياسي" |
|
|
400 فولت/3/50 هرتز-460 فولت/3/60 هرتز |
|||||||
|
134-جنوب غرب |
البدء الحالي |
LRAY |
A |
354 |
374 |
453 |
543 |
551 |
703 |
791 |
|
جيش الرب للمقاومة△ |
A |
1064 |
1155 |
1333 |
1645 |
1667 |
2109 |
2390 |
||
|
الحد الأقصى لتيار التشغيل |
فلوريدا |
A |
229 |
254 |
266 |
276 |
330 |
367 |
402 |
|
|
134-س/134-5-ل |
البدء الحالي |
LRAY |
A |
374 |
453 |
543 |
595 |
703 |
783 |
876 |
|
جيش الرب للمقاومة△ |
A |
1155 |
1333 |
1645 |
1802 |
2109 |
2348 |
2627 |
||
|
الحد الأقصى لتيار التشغيل |
فلال |
A |
260 |
295 |
310 |
335 |
400 |
435 |
490 |
|
|
134-س-ر |
البدء الحالي |
راي |
A |
453 |
543 |
595 |
1 |
783 |
876 |
1062 |
|
جيش الرب للمقاومة△ |
A |
1333 |
1645 |
1802 |
1 |
2348 |
2627 |
3186 |
||
|
الحد الأقصى لتيار التشغيل |
فلوريدا |
A |
299 |
341 |
366 |
- |
446 |
501 |
569 |
|
(تتوفر سلسلة 160-300 إضافية لمتطلبات سعة التبريد الأعلى.)
التطبيقات الرئيسية
تبريد العمليات الصناعية
توفر وحدة الضاغط أداء تبريد مستقرًا للعمليات الصناعية التي تتطلب تحكمًا مستمرًا في درجة الحرارة، بما في ذلك إنتاج المواد الكيميائية ومصانع التصنيع والمرافق كثيفة الاستهلاك للطاقة.
تجهيز الأغذية والتخزين البارد
مصممة لأنظمة التبريد في:
- تجهيز اللحوم والمأكولات البحرية
- إنتاج الأغذية المجمدة
- لوجستيات سلسلة التبريد
- مستودعات التبريد الكبيرة
تدعم الوحدة التشغيل الموثوق به في درجات الحرارة المنخفضة لتطبيقات التخزين والتجميد على المدى الطويل.
أنظمة المضخات الحرارية الصناعية
يمكن دمج الضاغط في أنظمة المضخات الحرارية الصناعية لاستعادة الحرارة، وتسخين العمليات، وإنتاج الماء الساخن.
تكييف الهواء التجاري والمتخصص
مناسبة لتطبيقات التدفئة والتهوية وتكييف الهواء واسعة النطاق بما في ذلك:
- المباني الصناعية
- غرف الأبحاث
- المستشفيات
- مرافق تجارية كبيرة
لماذا تختار وحدة الضاغط اللولبي شبه المحكم Lynxcool؟
خبرة في هندسة التبريد
توفر Lynxcool حلول تبريد كاملة تغطي وحدات الضاغط، وأنظمة التخزين البارد، ومشاريع التبريد الصناعية. يدعم فريقنا الهندسي اختيار المعدات، وتصميم النظام، وتوجيه التثبيت، وخدمة ما بعد البيع.

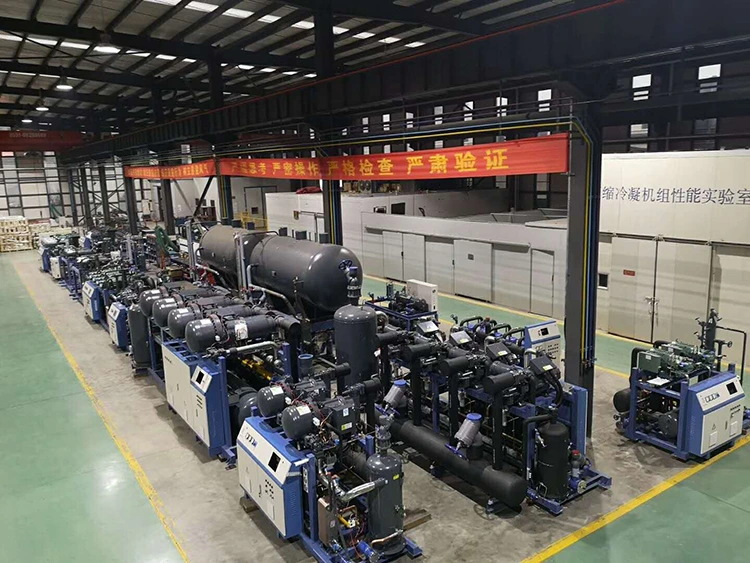

عملية تصنيع موثوقة
تخضع كل وحدة ضاغط تبريد لولبي أحادي المرحلة شبه محكم لرقابة صارمة على الجودة أثناء التصنيع والتجميع واختبار الأداء والفحص النهائي لضمان التشغيل المستقر بعد التسليم.
حلول التبريد المخصصة
تتطلب الصناعات المختلفة ظروف تبريد مختلفة. يوفر Lynxcool تكوينات مخصصة للضاغط وفقًا لما يلي:
- نوع المبرد
- متطلبات قدرة التبريد
- نطاق درجة الحرارة
- شروط التثبيت
- متطلبات نظام التحكم
وحدة الضاغط اللولبي شبه المحكم مقابل وحدة الضاغط اللولبي من النوع المفتوح: كيف تختار؟
عند اختيار وحدة ضاغط التبريد اللولبي، فإن هيكل الضاغط يؤثر بشكل مباشر على طريقة التثبيت، ومتطلبات الصيانة، وموثوقية النظام، وتكلفة التشغيل.
توفر Lynxcool كلاً من وحدات الضاغط اللولبي شبه المحكم والمفتوح لتطبيقات التبريد الصناعية المختلفة. يعتمد الاختيار الصحيح على عوامل مثل نوع غاز التبريد، وسعة التبريد، وظروف الصيانة، وبيئة التركيب، ومتطلبات التشغيل على المدى الطويل.
جدول المقارنة
| عنصر المقارنة | وحدة الضاغط اللولبي شبه المحكم أحادية المرحلة | وحدة ضاغط لولبي من النوع المفتوح |
|---|---|---|
| تصميم الهيكل | المحرك والضاغط اللولبي مدمجان في غلاف مغلق | يتم فصل الضاغط والمحرك عن طريق وصلة محرك خارجي |
| حماية المحرك | حماية مدمجة للمحرك مع مراقبة درجة الحرارة والكهرباء | حماية المحرك الخارجي مطلوبة وفقًا لتصميم النظام |
| مساحة التثبيت | هيكل مدمج، مناسب لمساحة غرفة الآلة المحدودة | يتطلب مساحة إضافية لتركيب المحرك وترتيب الاقتران |
| خطر تسرب المبردات | انخفاض خطر التسرب بسبب التصميم المحكم المتكامل | يتطلب المزيد من الاهتمام بختم العمود ونقاط الاتصال الخارجية |
| طريقة الصيانة | صيانة روتينية أسهل مع المكونات المتكاملة | يمكن صيانة مكونات المحرك والوصلات بشكل مستقل |
| كفاءة الطاقة | كفاءة عالية لأنظمة التبريد المتوسطة والكبيرة ذات الحمل المستقر | كفاءة ممتازة للأنظمة الصناعية الكبيرة والتطبيقات الثقيلة |
| نطاق السعة | مناسبة لتطبيقات التبريد المتوسطة والكبيرة | مناسبة لأنظمة التبريد الصناعية واسعة النطاق |
| الضوضاء والاهتزاز | انخفاض الاهتزاز بسبب هيكل المحرك والضاغط المدمج | يعتمد على محاذاة المحرك وتصميم الاقتران |
| مرونة التثبيت | تركيب أسهل لغرف التبريد المدمجة | أكثر مرونة للتخطيطات الصناعية المخصصة |
| التطبيقات النموذجية | التخزين البارد، تجهيز الأغذية، التدفئة والتهوية وتكييف الهواء، المضخات الحرارية، التبريد الصناعي |
خدمة المشروع ذات الخطوات الست
تصميم النظام
تقديم مقترحات نظام التبريد واختيار المعدات والحلول التقنية وفقًا لمتطلبات المشروع.
اختيار المكونات والتصنيع
حدد نماذج الضاغط والصمامات وأجهزة التحكم ومكونات التبريد المناسبة بناءً على ظروف التشغيل.
فحص الإنتاج والجودة
استكمال الآلات الدقيقة والتجميع واختبار الأداء قبل الشحن.
دعم التثبيت
توفير إرشادات التثبيت والمساعدة في التشغيل والوثائق الفنية.
تحسين النظام
دعم تعديل التشغيل لتحسين الكفاءة وتقليل استهلاك الطاقة.
خدمة ما بعد البيع
تقديم الاستشارات الفنية ودعم الصيانة والمساعدة في قطع الغيار طوال دورة حياة المعدات.
التعليمات
ما هي المبردات التي يمكن استخدامها مع وحدة ضاغط التبريد اللولبي أحادي المرحلة شبه المحكم؟
تدعم الوحدة مبردات متعددة بما في ذلك الأمونيا R717 وR22 وR404A وR507A وR744 وR290 وR1270. يعتمد الاختيار النهائي لغاز التبريد على متطلبات تصميم النظام وشروط التطبيق.
ما هو نطاق درجة الحرارة الذي يمكن أن تحققه وحدة الضاغط اللولبي هذه؟
تم تصميم الضاغط لتطبيقات التبريد الصناعي مع درجات حرارة تبخر تصل إلى -55 درجة مئوية تقريبًا، مما يغطي متطلبات التبريد بدرجة حرارة منخفضة ودرجة حرارة متوسطة.
ما هي مزايا تصميم الضاغط اللولبي شبه المحكم؟
يدمج التصميم شبه المحكم المحرك والضاغط في هيكل مغلق، مما يقلل من مخاطر تسرب غاز التبريد، ويحسن الحماية، ويزيد من موثوقية النظام.
كيف يعمل الضاغط على تحسين كفاءة الطاقة؟
يسمح المظهر الجانبي الأمثل للدوار ونظام فصل الزيت الفعال ووظيفة تنظيم السعة للضاغط بالحفاظ على كفاءة أعلى في ظل ظروف التحميل المختلفة.
هل هذا الضاغط مناسب لمشاريع التخزين البارد؟
نعم. يتم استخدامه على نطاق واسع في مستودعات التخزين البارد، ومصانع تجهيز الأغذية، وخطوط إنتاج الأغذية المجمدة، وأنظمة لوجستيات سلسلة التبريد.
هل يمكن لشركة Lynxcool توفير حلول تبريد مخصصة؟
نعم. توفر Lynxcool اختيار المعدات وتصميم النظام والتصنيع ودعم التثبيت وخدمة ما بعد البيع وفقًا لمتطلبات المشروع.
