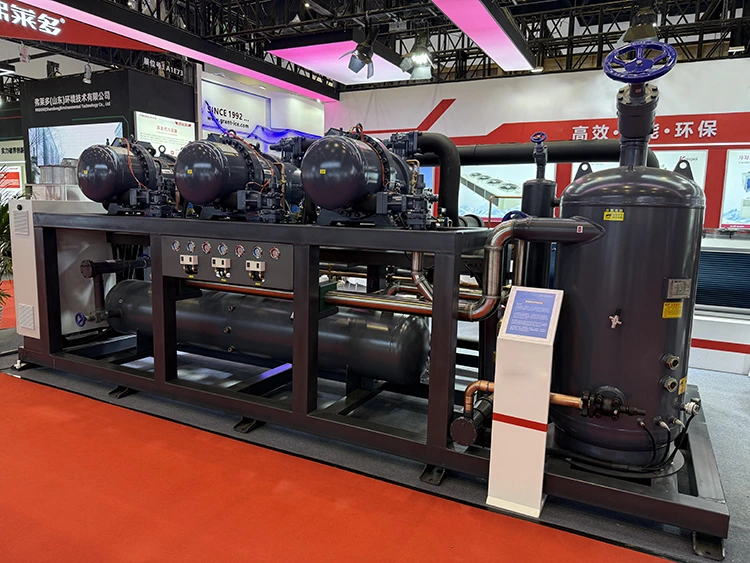

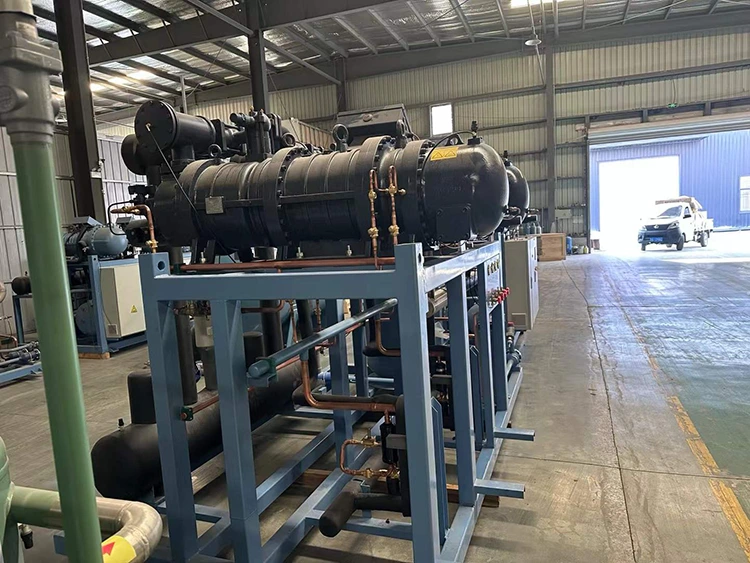

تقوم شركة Lynxcool بتصنيع وحدات ضواغط التبريد اللولبية شبه المحكمة ذات المرحلتين لأنظمة التبريد الصناعية والتجارية التي تتطلب تشغيلًا مستقرًا في درجات الحرارة المنخفضة. تجمع الوحدة بين تقنية الضغط اللولبي شبه المحكم والضغط على مرحلتين واقتصادي متكامل لتحسين كفاءة التبريد والحفاظ على أداء موثوق به في ظل درجات حرارة التبخر المنخفضة.

تم تصميم وحدة التبريد المجمعة في المصنع للتخزين البارد، وتجهيز الأغذية، وتجميد المأكولات البحرية، ومستودعات الأدوية، وتبريد العمليات الصناعية، وتعمل عند درجات حرارة تبخر تصل إلى -50 درجة مئوية. يزيل الهيكل شبه المحكم الحاجة إلى موانع تسرب العمود الخارجية، مما يساعد على تقليل مخاطر تسرب غاز التبريد وتبسيط الصيانة الروتينية.

مع التجميع المثبت على المنزلق، والتحكم المعتمد على PLC، وتنظيم السعة المرن، تدعم الوحدة التثبيت السريع، والتشغيل التلقائي، وتوسيع النظام لمتطلبات التبريد المختلفة.

نطاق المنتج

مبدأ العمل لوحدة ضاغط التبريد اللولبي شبه المحكم ثنائي المرحلة

تعمل وحدة ضاغط التبريد اللولبي شبه المحكم على مرحلتين عن طريق ضغط مادة التبريد من خلال مرحلتي ضغط لولبي لتحقيق تبريد فعال في ظل ظروف التشغيل ذات درجات الحرارة المنخفضة. تبدأ دورة التبريد عندما يدخل بخار مادة التبريد ذات الضغط المنخفض إلى مرحلة الضغط الأولى، حيث تقوم الدوارات اللولبية المزدوجة بضغط مادة التبريد إلى مستوى ضغط متوسط.

بعد الضغط المتوسط، يمر سائل التبريد عبر نظام الاقتصاد المدمج، حيث يعمل حقن سائل التبريد الإضافي على تحسين تدفق غاز التبريد وزيادة كفاءة التبريد. تعمل مرحلة الضغط الثانية على زيادة ضغط مادة التبريد قبل أن يدخل الغاز عالي الضغط إلى المكثف لرفض الحرارة.

أثناء التشغيل، يتم تبريد المحرك شبه المحكم عن طريق غاز التبريد بالشفط، مما يحافظ على درجة حرارة المحرك مستقرة ويقلل الحاجة إلى مكونات تبريد إضافية. يقوم نظام التحكم PLC بمراقبة معاملات التشغيل بشكل مستمر ويضبط قدرة الضاغط وفقًا لطلب التبريد، مما يضمن التحكم المستقر في درجة الحرارة والاستخدام الفعال للطاقة.

بالمقارنة مع الضواغط اللولبية التقليدية أحادية المرحلة، فإن عملية الضغط على مرحلتين تقلل من درجة حرارة التفريغ، وتحسن الأداء في ظل نسب الضغط العالية، وتسمح بالتشغيل الموثوق في التطبيقات التي تتطلب درجات حرارة تبخر تصل إلى -50 درجة مئوية.

الميزات الرئيسية

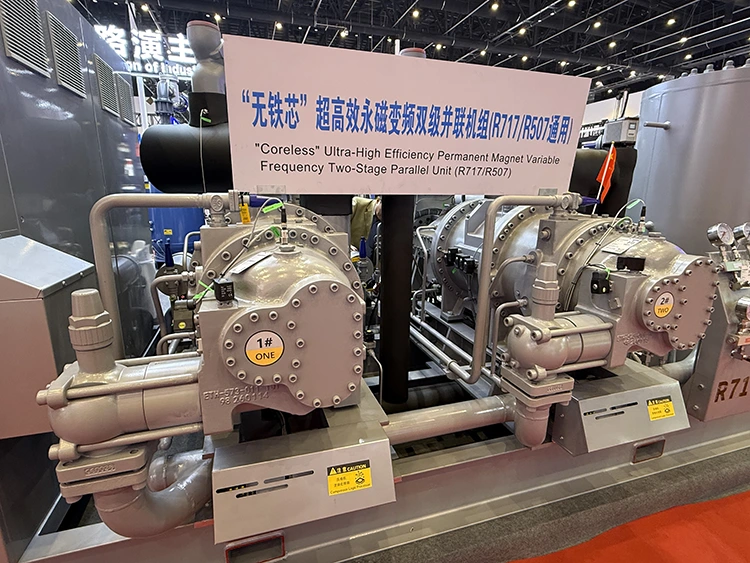

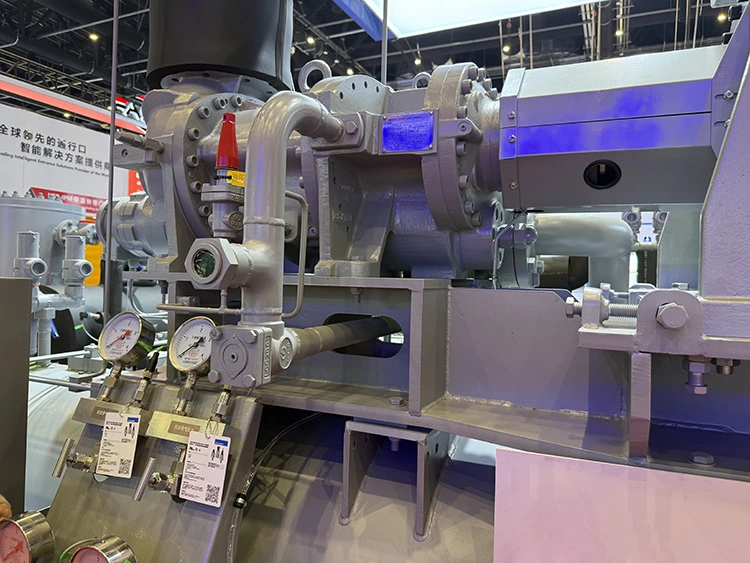

هيكل الضاغط اللولبي شبه المحكم

يدمج التصميم شبه المحكم المحرك والضاغط في غلاف محكم، مما يؤدي إلى إزالة ختم العمود الخارجي المستخدم عادة في الضواغط من النوع المفتوح. يقلل هذا الهيكل من نقاط التسرب المحتملة لغاز التبريد ويحمي المكونات الداخلية من التلوث الخارجي.

يتم تبريد المحرك عن طريق غاز التبريد أثناء التشغيل، مما يسمح بأداء مستقر بدون معدات تبريد إضافية للمحرك. مع حماية IP54، وحدة الضاغط مناسبة للتشغيل المستمر في بيئات التبريد الصناعية.

تقنية الضغط على مرحلتين

يقوم نظام الضغط ذو المرحلتين بتقسيم نسبة الضغط الإجمالي إلى مرحلتي ضغط، مما يقلل من عبء العمل في كل مرحلة ويحسن استقرار التشغيل في ظل ظروف درجات الحرارة المنخفضة.

يعمل هذا التصميم على خفض درجة حرارة التفريغ، ويقلل الضغط الحراري على مكونات الضاغط، ويحافظ على التشغيل الفعال عندما تصل درجات حرارة التبخر إلى -50 درجة مئوية. إنها مناسبة بشكل خاص للتجميد العميق، ومعالجة المأكولات البحرية، وتطبيقات التخزين ذات درجات الحرارة المنخفضة حيث قد تتعرض الأنظمة أحادية المرحلة لفقدان الكفاءة.

نظام اقتصادي مدمج

يعمل المقتصد المتكامل على تحسين أداء دورة التبريد عن طريق حقن مبرد الضغط المتوسط ​​في عملية الضغط. يؤدي ذلك إلى زيادة دوران مادة التبريد وتحسين قدرة التبريد في ظل ظروف التشغيل ذات درجات الحرارة المنخفضة.

بالمقارنة مع الأنظمة التقليدية التي لا تحتوي على تقنية التوفير، توفر الوحدة كفاءة محسنة للطاقة وأداء أكثر استقرارًا أثناء التشغيل بأحمال ثقيلة، مما يساعد على تقليل تكاليف التشغيل على المدى الطويل.

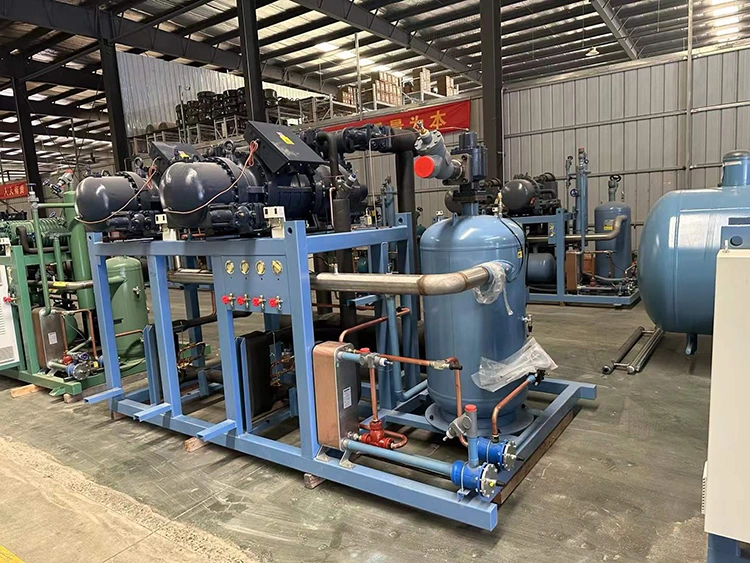

تصميم انزلاقي تم تجميعه في المصنع

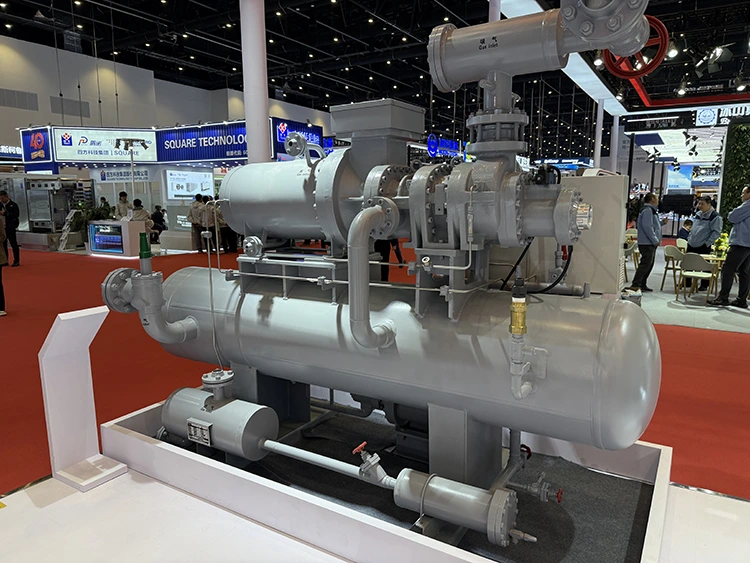

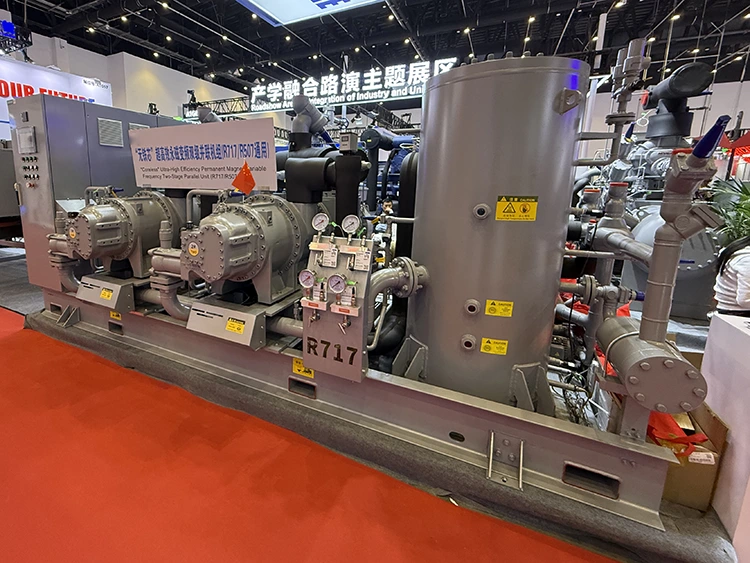

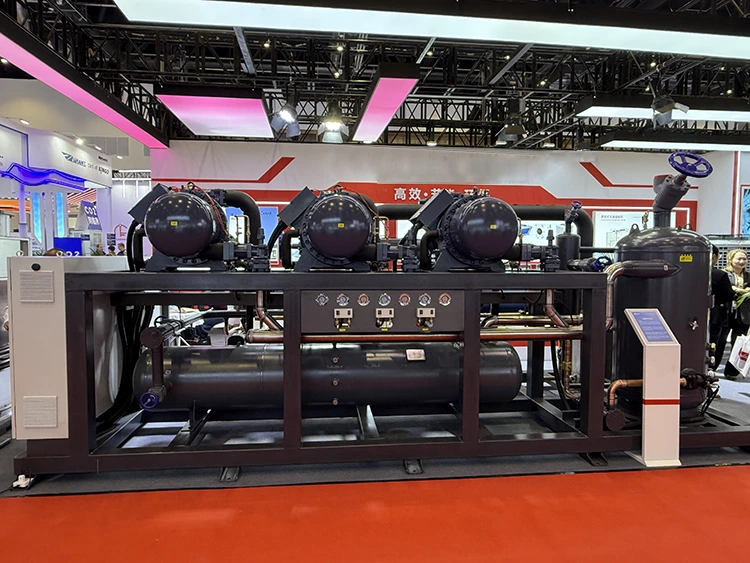

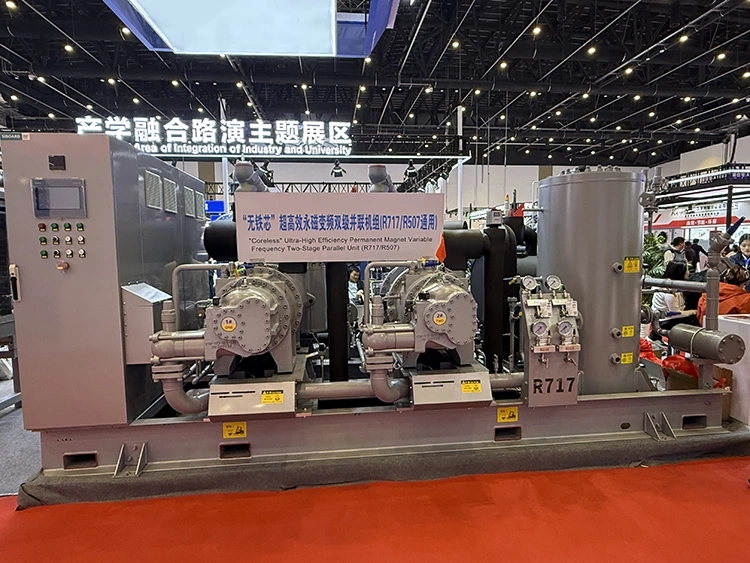

يتم تجميع جميع المكونات الرئيسية، بما في ذلك الضاغط اللولبي، وفاصل الزيت، ونظام الأنابيب، والصمامات، وخزانة التحكم، على انزلاق واحد قبل الشحن.

يقلل هذا الهيكل المتكامل من أعمال التركيب في الموقع ويساعد على تقليل وقت التشغيل. كما أن البصمة المدمجة تجعل الوحدة مناسبة لغرف التبريد ذات مساحة التثبيت المحدودة أو المشاريع التحديثية التي تتطلب استبدال المعدات.

نظام التحكم الذكي PLC

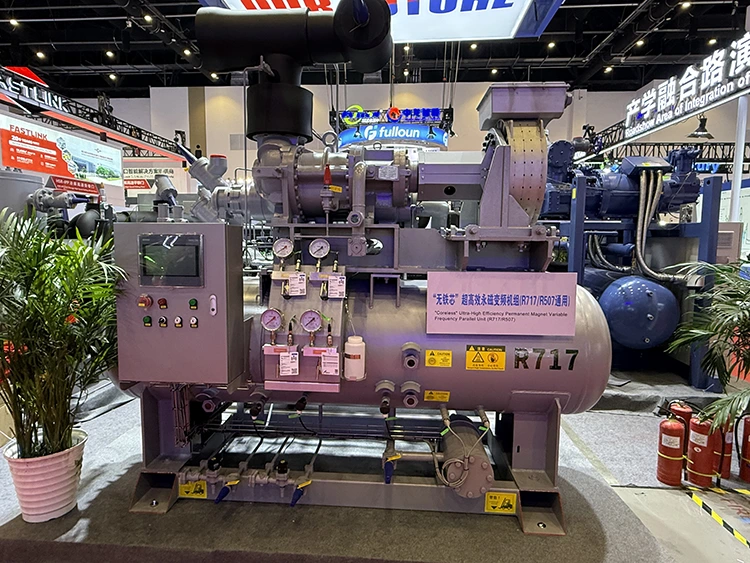

تم تجهيز وحدة الضاغط بتحكم أوتوماتيكي قائم على PLC وواجهة تشغيل تعمل باللمس لإدارة النظام بشكل مريح.

يقوم نظام التحكم بمراقبة معلمات التشغيل بما في ذلك الضغط ودرجة الحرارة وحالة الضاغط وإنذارات السلامة. وهو يدعم التعديل التلقائي للقدرة، والاتصال عن بعد، والتكامل مع أنظمة إدارة التبريد من خلال بروتوكولات الاتصال القياسية.

التوافق المرن مع المبردات

تدعم الوحدة مبردات متعددة لتلبية المتطلبات الإقليمية المختلفة وتصميمات أنظمة التبريد. تشمل المبردات المتوفرة R134a، وR404A، وR507A، وR449A، مع تكوينات مخصصة متاحة لمتطلبات المشروع المحددة.

تسمح هذه المرونة بتطبيق وحدة الضاغط في بيئات التبريد التجارية والصناعية المختلفة.

المعلمات التقنية

تفاصيل وحدة ضاغط التبريد اللولبي شبه المحكم على مرحلتين هي كما يلي:

المعلمة	مواصفة
نوع الضاغط	ضاغط لولبي مزدوج شبه محكم
طريقة الضغط	الضغط على مرحلتين مع حقن المقتصد
سعة التبريد	30 كيلو واط - 800 كيلو واط
درجة حرارة التبخر	-20 درجة مئوية إلى -50 درجة مئوية
درجة حرارة التكثيف	+30 درجة مئوية إلى +45 درجة مئوية
تنظيم القدرات	25% - 100% تعديل بدون خطوات
المبرد	R134a / R404A / R507A / R449A
تبريد المحرك	تبريد غاز الشفط
جهد المحرك	380 فولت / 3 مراحل / 50 هرتز
الجهد الاختياري	460 فولت / 60 هرتز
مستوى الحماية	IP54
نظام التحكم	PLC + شاشة لمس HMI
نطاق مؤتمر الأطراف	2.0 - 2.8
مستوى الضوضاء	≥78 ديسيبل (أ) عند 1 متر

التطبيقات

التخزين البارد وتجهيز الأغذية

توفر وحدة الضاغط أداء تبريد مستقرًا لغرف التبريد ومستودعات التوزيع ومعالجة الدواجن وإنتاج اللحوم ومرافق تجميد المأكولات البحرية. وتساعد قدرتها على التشغيل في درجات الحرارة المنخفضة في الحفاظ على ظروف تبريد متسقة أثناء الإنتاج المستمر.

التبريد الدوائي

بالنسبة لتخزين الأدوية والمنتجات الحساسة لدرجة الحرارة، توفر الوحدة تحكمًا موثوقًا في التبريد مع وظائف المراقبة التلقائية للحفاظ على ظروف التشغيل المستقرة وتقليل تقلبات درجات الحرارة.

تبريد العمليات الصناعية

النظام مناسب للتطبيقات الصناعية بما في ذلك المعالجة الكيميائية وتصنيع الإلكترونيات وإنتاج المنسوجات والعمليات الأخرى التي تتطلب التحكم المستمر في درجة الحرارة وأداء تبريد موثوق.

كفاءة الطاقة وفوائد التشغيل

يعمل هيكل الضغط ذو المرحلتين على تحسين الكفاءة في ظل ظروف نسبة الضغط العالية عن طريق تقليل حمل الضغط لكل مرحلة ضغط. تساعد درجة حرارة التفريغ المنخفضة على تقليل الضغط الحراري وتحسين عمر خدمة الضاغط.

يعمل المقتصد المدمج على زيادة كفاءة دورة التبريد من خلال تحسين دوران مادة التبريد، بينما يقلل الهيكل شبه المحكم من مخاطر التسرب مقارنة بتصميمات الضاغط التقليدية المفتوحة.

إن الجمع بين تقنية الضغط الفعالة والتحكم التلقائي والتكامل المثبت على الانزلاق يساعد العملاء على تقليل استهلاك الطاقة وتبسيط إدارة التشغيل على المدى الطويل.

التركيب والصيانة

متطلبات التثبيت

يقلل الهيكل المنزلق المُجمَّع في المصنع من متطلبات التثبيت في الموقع. بعد تحديد موضع الوحدة، يحتاج العملاء بشكل أساسي إلى إكمال توصيلات أنابيب غاز التبريد، والأسلاك الكهربائية، وتشغيل نظام التحكم.

يسمح التصميم المدمج بالتركيب المرن في مرافق التبريد المنشأة حديثًا بالإضافة إلى الأنظمة الحالية التي تتطلب استبدال المعدات أو توسيع السعة.

متطلبات الصيانة

يقلل الهيكل شبه المحكم من متطلبات الصيانة الروتينية عن طريق إزالة أختام العمود الخارجي وحماية المكونات الداخلية داخل غلاف مغلق.

تتضمن الصيانة اليومية بشكل أساسي فحص شحن غاز التبريد، ومستوى الزيت، وضغط التشغيل، ومعلمات درجة الحرارة، وسجلات إنذار PLC. تعمل المكونات القياسية أيضًا على تبسيط عملية استبدال قطع الغيار وتقليل وقت التوقف عن العمل.

لماذا تختار لينكسكول؟

تجربة تصنيع التبريد الصناعي

شركة Lynxcool متخصصة في معدات التبريد لسلسلة التبريد، وتجهيز الأغذية، وتطبيقات التبريد الصناعي. تقوم الشركة بتطوير وحدات الضاغط بناءً على متطلبات درجات الحرارة المختلفة وقدرات التبريد وبيئات التشغيل.

الدعم الهندسي قبل التسليم

توفر Lynxcool الدعم الفني بما في ذلك اختيار نظام التبريد، وحساب سعة التبريد، وتكوين المعدات، ورسومات التثبيت، وتوصيات التشغيل لمساعدة العملاء على اختيار الحلول المناسبة.

تجميع المصنع واختباره

يتم تجميع كل وحدة ضاغط وفحصها قبل الشحن. تتضمن إجراءات الاختبار فحوصات تشغيل الضاغط، والتحقق من نظام التحكم، واختبار حماية السلامة، وتأكيد معلمات التشغيل.

حلول التبريد المخصصة

يدعم Lynxcool تخصيص سعة الضاغط وتكوين مادة التبريد وأنظمة التحكم وتخطيط المعدات وفقًا لمتطلبات المشروع المحددة.

دعم الخدمة العالمية

تتوفر الاستشارة الفنية ودعم قطع الغيار وخدمات استكشاف الأخطاء وإصلاحها عن بعد لمساعدة العملاء الدوليين في الحفاظ على التشغيل المستقر لنظام التبريد.

التعليمات

ما هي وحدة ضاغط التبريد اللولبي شبه المحكم على مرحلتين؟

تجمع وحدة ضاغط التبريد اللولبي شبه المحكم ذات المرحلتين بين هيكل الضاغط اللولبي المحكم وتقنية الضغط على مرحلتين. إنه مصمم لأنظمة التبريد التي تتطلب تشغيلًا مستقرًا في ظل درجات حرارة تبخر منخفضة ونسب ضغط عالية.

ما هي مزايا الضغط على مرحلتين؟

يعمل الضغط على مرحلتين على تقليل نسبة الضغط التي تعالجها كل مرحلة ضغط، مما يخفض درجة حرارة التفريغ ويحسن الكفاءة أثناء التشغيل في درجات الحرارة المنخفضة. إنها مناسبة لتطبيقات مثل أنظمة التجميد والتخزين البارد.

ما هو نطاق درجة الحرارة الذي يمكن أن تحققه وحدة الضاغط هذه؟

يمكن أن تعمل الوحدة عند درجات حرارة تبخر تتراوح من -20 درجة مئوية إلى -50 درجة مئوية اعتمادًا على اختيار مادة التبريد وتكوين النظام وظروف التشغيل.

ما هي المبردات المتاحة؟

تشمل خيارات سائل التبريد القياسية R134a وR404A وR507A وR449A. يمكن توفير تكوينات التبريد المخصصة وفقًا لمتطلبات المشروع.

ما هي الصناعات التي تستخدم وحدة التبريد هذه؟

يستخدم على نطاق واسع في تجهيز الأغذية، وتجميد المأكولات البحرية، والتخزين البارد، وتبريد الأدوية، والتبريد الكيميائي، وتبريد العمليات الصناعية.

هل تتطلب الوحدة تركيبًا معقدًا؟

يدمج التصميم المثبت على المنزلق المكونات الرئيسية قبل التسليم، مما يقلل من عمل الأنابيب في الموقع ويبسط عملية التركيب والتشغيل.

كيف يقلل التصميم شبه المحكم من الصيانة؟

يزيل الهيكل المحكم موانع تسرب العمود الخارجي ويقلل من مخاطر تسرب غاز التبريد، مما يساعد على تقليل تكرار الصيانة أثناء التشغيل على المدى الطويل.

هل يمكن تعديل قدرة التبريد؟

نعم. تدعم الوحدة تنظيم السعة بدون خطوات بنسبة 25%-100%، مما يسمح لمخرجات التبريد بمطابقة متطلبات الحمل المختلفة.
